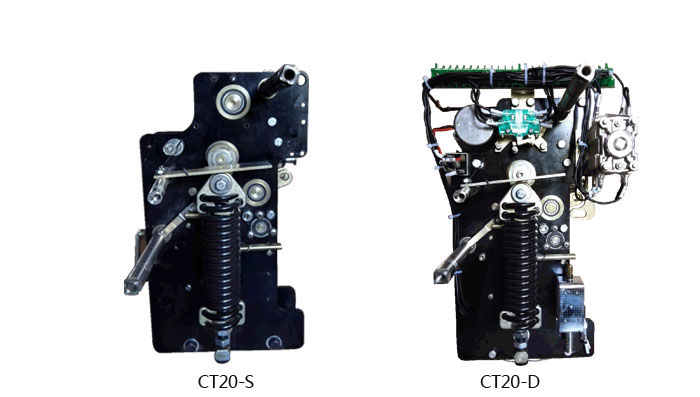

CT20

该机可供匹配ZW32-12型户外高压真空断路器(北京电科院设计)及合闸功与之相当的其他户外或户内真空断路器，其新能符合GB1984《交流高压断路器》和本产品《技术条件》的要求；CTB-S手动操作机构具有手动储能、手动合分、过电流保护功能。CTB-D电动操作机构具有电动机或手动储能、电磁或手动合分、过电流保护功能。为实现过流保护所配置的控制器具有通流、延时和速断保护功能。

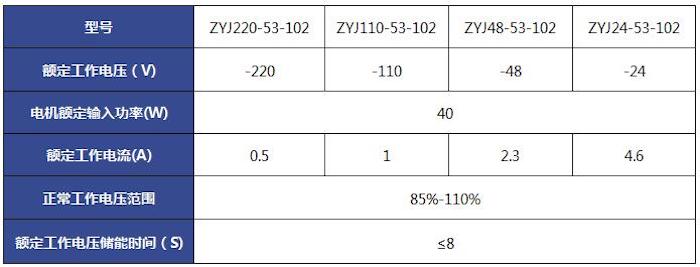

电机技术参数

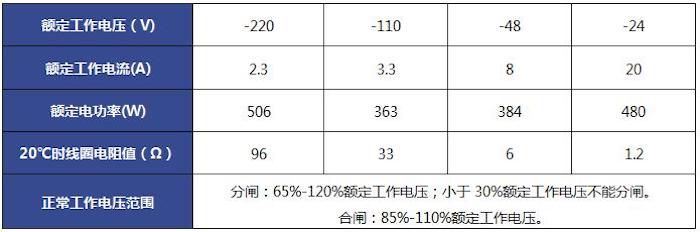

分合闸线圈技术参数
