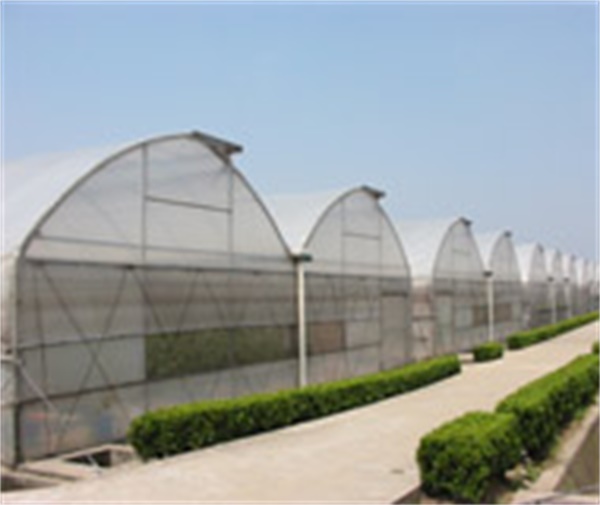

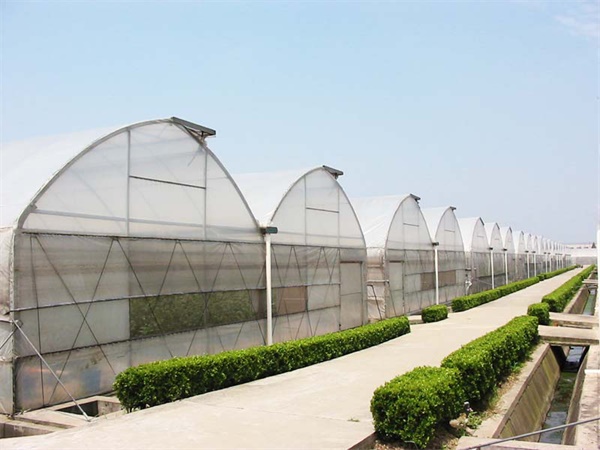

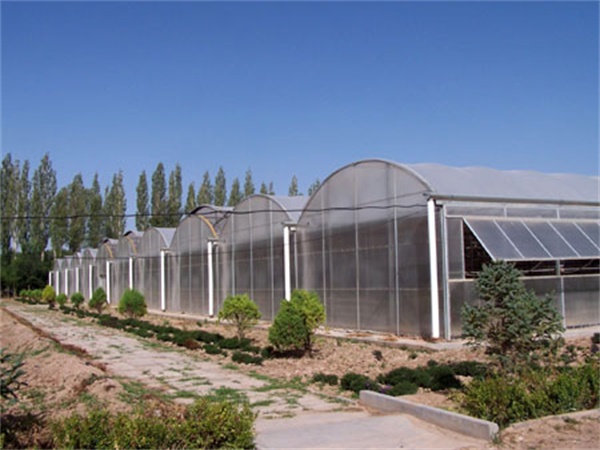

◆连栋温室
（一）性能指标：
1、抗风荷载：≤0.55KN/m2（风力10级标准）
2、 抗雪荷载：≤0.30KN/m2（地面积雪15厘米标准）
3、最大排雨量：120 mm/h。
4、顶窗通风量：27%。
5、电参数：220V, 50HZ, PH1/380V
（二）温室规格：（可根据用户需要进行设计制造）
1、屋顶形式：圆拱型。
2、骨架：热镀锌低碳钢材。
3、温室框架： 跨度8米，开间4米,主拱杆间距4米，副拱杆间距1.33米，肩高（天沟高度）4米,顶高约5.5米；外遮阳高度约6米。
4、温室数量和面积：根据用户确定
5、基础部分：温室采用钢筋混凝土独立基础，规格为160×160×600，现场二次浇注素混凝土。温室四周20公分高砖混挡土墙。
（三）温室主要材料结构参数：
1、主立柱：采用50×70×3mm热镀锌矩形管, 镀锌厚度0.08—0.10mm。
2、侧面立柱：采用50×70×3mm热镀锌矩形管, 镀锌厚度0.08—0.10mm。
3、端面立柱：采用50×70×3mm热镀锌矩形管, 镀锌厚度0.08—0.10mm。
4、侧面横档：采用40×30×2mm热镀锌方管, 镀锌厚度0.08—0.10mm。
5、端面横档：采用40×30×2mm热镀锌矩形管, 镀锌厚度0.08—0.10mm。
6、水平拉杆：温室每隔4米加一根水平拉杆，采用40*30*2mm热镀锌方管，镀锌厚度0.08—0.10mm。
7、吊杆：每根水平拉杆上部设1根中吊杆，采用Ф32×1.5mm热镀锌圆管，镀锌厚度0.08—0.10mm。
8、端水平斜撑：采用Ф48×2mm热镀锌圆管，镀锌厚度0.08—0.10mm。
9、主拱管：温室沿开间方向每隔4米安装一道主拱管，采用60×40×2mm热镀锌矩形管, 镀锌厚度0.08—0.10mm。
10、副拱管：温室沿开间方向每隔1.33米安装一根副拱管，采用Ф32×1.5mm热镀锌圆管，镀锌厚度0.08—0.10mm。
11、拱管连接管：采用Ф38×2mm热镀锌圆管，镀锌厚度0.08—0.10mm。
12、天沟：采用1.5mm冷弯镀锌板，大截面可抗140mm/小时的雨量。
13、卡槽：采用0.7mm厚镀锌板专用卡槽；
14、卡簧：采用70#碳素钢丝Ф2，镀塑层厚度0.08—0.10mm；
（四）温室的覆盖材料：
1、顶部：温室顶部采用PEP利得膜覆盖，厚度0.15mm，质保期3年。
2、四周：温室四周采用PEP利得膜覆盖，厚度0.15mm，质保期3年。

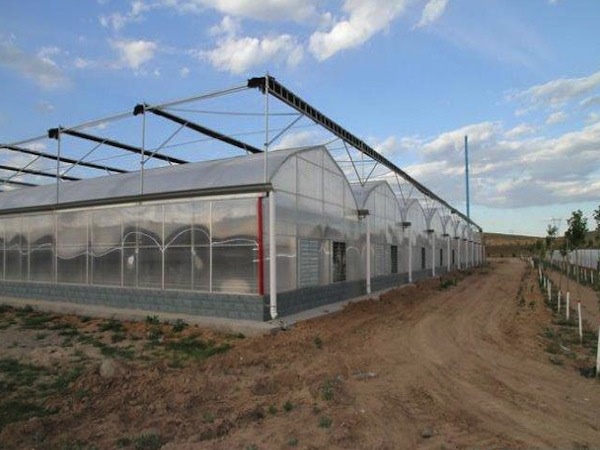

（五）外遮阳系统
1、技术性能
行程：3.88m
运行速度：0.36m/min
单程运行时间：10.8min
电源：380V、三相、50HZ
电机功率：0.55KW
2、外遮阳框架
外遮阳立柱：50×50×2mm热镀锌矩形管，镀锌厚度0.08-0.10mm。
横梁：70×50×2mm热镀锌矩形管，镀锌厚度0.08-0.10mm。
丛梁：40×30×2mm热镀锌矩形管,镀锌厚度0.08-0.10mm。
3、传动部分组成
●齿条副
选用优质国产的拉幕专用A型齿条副，质量可靠、运行平稳，齿条间距3米。
●减速电机
选用优质的减速电机,工作稳定可靠。采用进口电机最佳。
●传动轴
采用国标1”（φ33.5x3.25）热镀锌钢管，中部通过链型联轴器与电机相连，其余部分与齿条副相连，齿条间距3.2m。通过齿条副将驱动轴的圆周运动转换为均匀的直线运动。
●推拉杆
采用φ28x2的热镀锌钢管，每根齿条连接1列，方向与屋脊的方向一致。与推拉杆连接的驱动幕杆为专用铝型材，沿跨度方向横向布置，带动幕布开闭。
4、幕布
遮阳幕布采用黑色平拉遮阳网，遮阳率80%。
工作原理：齿轮齿条驱动系统主要由减速电机、驱动轴、驱动卡、齿轮齿条、推拉杆、支撑滚轮等组成。此系统运行平稳、经久耐用，是大型联栋温室内外遮阳首选驱动形式。减速电机通过驱动轴带动齿轮转动，齿轮咬合带动齿条行走，与齿条相连的推拉杆由支撑滚轮支撑同步行走，就可实现遮阳网的展开、收拢等动作。

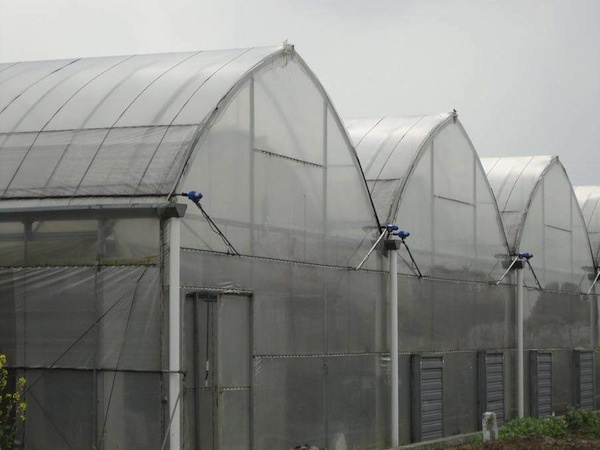

（六）温室的通风系统
1、顶部通风：温室顶部设手动卷幕开窗系统。卷膜高度约为1.2米,卷膜器采用国产的优质产品.
2、四周通风：温室四周电动卷膜窗，并带有自锁装置，能自由停留在任意高度，卷膜高度约为1.8米，卷膜器采用中外合资企业生产的优质产品。
温室四周开窗处及顶部安装25目防虫网。

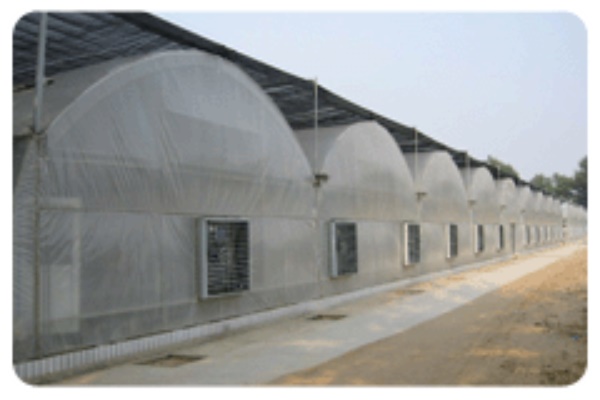

（七）湿帘风机（根据客户要求）
在一端面山墙采用温室专用湿帘，规格：高1800mm高度湿帘，湿帘厚度100mm，采用铝合金结构边框。
在湿帘对面山墙采用建设方指定的温室专用风机，单台风机流量必须40000m3/h以上。风机框架及叶片为镀锌钢板压制而成，内部集风器表面喷塑。从各个方面适应温室内湿热的环境最好带有重锤的开百叶窗装置。湿帘风机降温系统是利用水蒸发时将空气中的显热转变为潜热的原理进行降温的。水分蒸发的多少与空气的饱和蒸汽压差成正比关系。空气越干燥, 温度越高, 经过湿帘的空气降温幅度越大。多年来的生产实践表明, 该系统不但在我国北方地区降温效果极为显著, 而且在长江流域以南地区及东南沿海一带的高温季节也是适用的,夏季高温天气,空气通过湿帘后一般都降低 4 ℃～7 ℃。
工作原理：湿帘装在密闭温室一端山墙或侧墙上,风机装在另一端山墙或侧墙上。风机抽风时, 室内产生负压, 迫使室外未饱和的空气流经湿帘多孔湿润表面时,空气中大量显热转化为潜热,从而迫使进入室内空气的干球温度降低 4 ℃～12 ℃, 并源源不断地引入室内进行防暑降温。
湿帘风机安装位置：在湿帘风机下沿基础圈梁的位置进行安装（可以根据客户的要求进行调节湿帘风机的高度）。
风机每跨温室安装二台14000*14000轴流风机。
湿帘30米一组，根据温室宽度配置
