滑橇输送机系统

一、滑橇输送机系统简介

运用于涂装车间的滑橇输送机系统是由滑撬、滚床、可升降滚床、电动移行机、横向移行机、可积放输送机、双排工艺输送机、升降机等多种基本单元联合组成的，滑橇输送机系统靠滑橇来实现工件的运输。

二、滑橇输送机系统特点是：

1、滑撬输送机能适应多变的工艺要求，如把一条线上的滑橇与工件按工艺需要，可分成两线输送或将两、三线合为一条线路输送等，分流、合岔均比较方便。

2、滑撬输送机可以根据工艺需要改变运送间距，如喷漆室区的运送间距与烘干室区的运送间距可以不等。

3、滑撬输送机可以放置大量的储存线供午休或下班时间设备排空之用，从而保证不间断地进行涂装生产。

4、滑橇输送机可以利用升降机实现多层立体空间布置，例如为了节能，积放式地面输送机只能靠爬坡来实现桥式烘干室的需要，而滑橇输送机则可以通过垂直升降来满足“П”字型烘干室的需要。

5、空滑撬可以实现堆垛储存，每垛可以放置3～5个滑橇，从而大大减少了空滑橇储存线的数量和面积。

6、滑橇输送机没有地下工程，所有设备均安置在地面之上，从而降低了建筑费用。

滑撬输送机

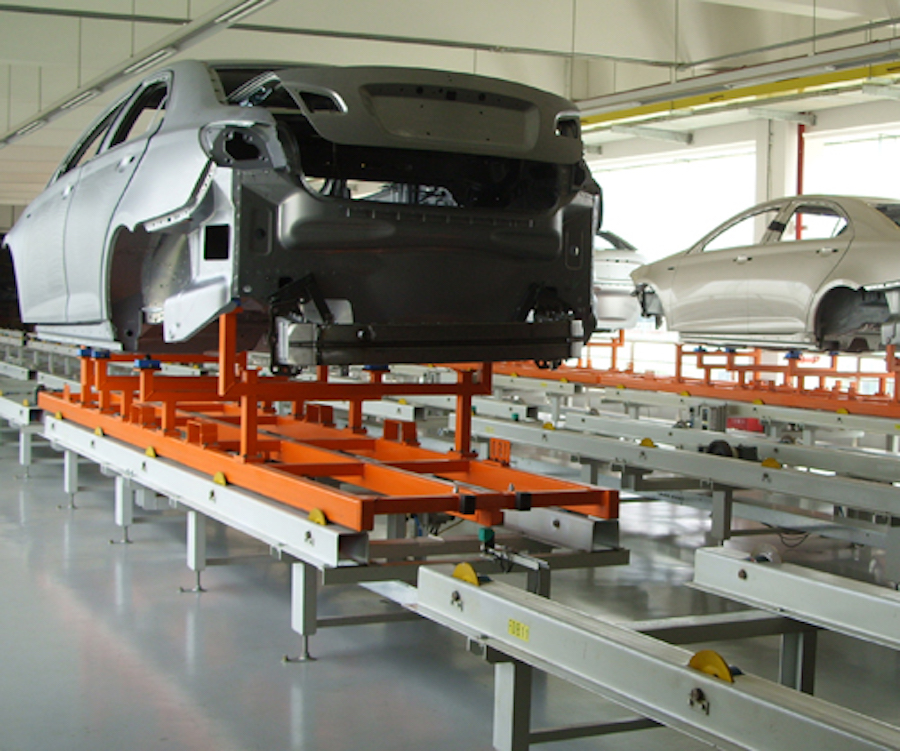

滑撬输送机是由多种标准单元模块组合成的复杂的组合式输送系统，其输送物件的撬体依靠托滚或链条的摩擦力实现前进，后退，平移，举升、积放和旋转的功能。滑撬输送机具有机动灵活，运行平稳，布置紧凑，接近性好等特点，广泛应用于汽车整车及部件焊接，涂装等生产工艺中。
滑撬输送机构成

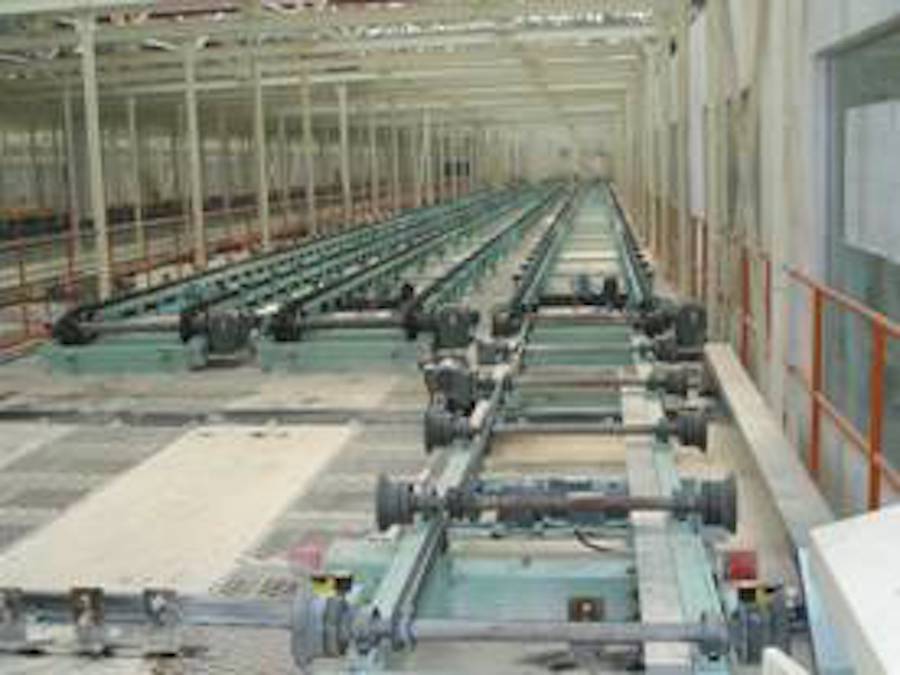

滚床：由机架，滚子组，驱动装置组成，链或带传动。

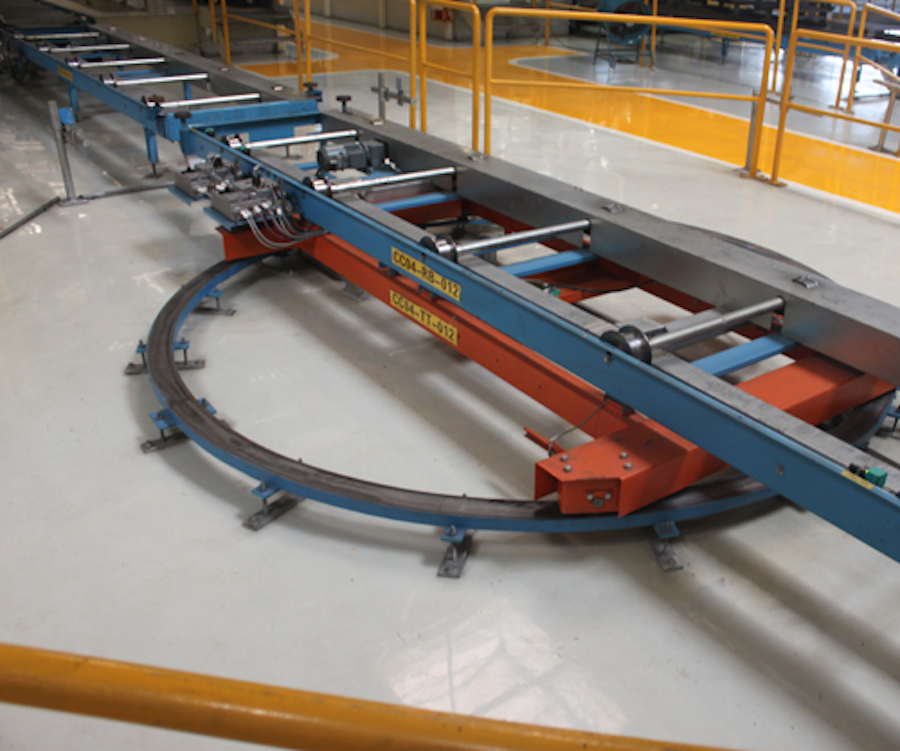

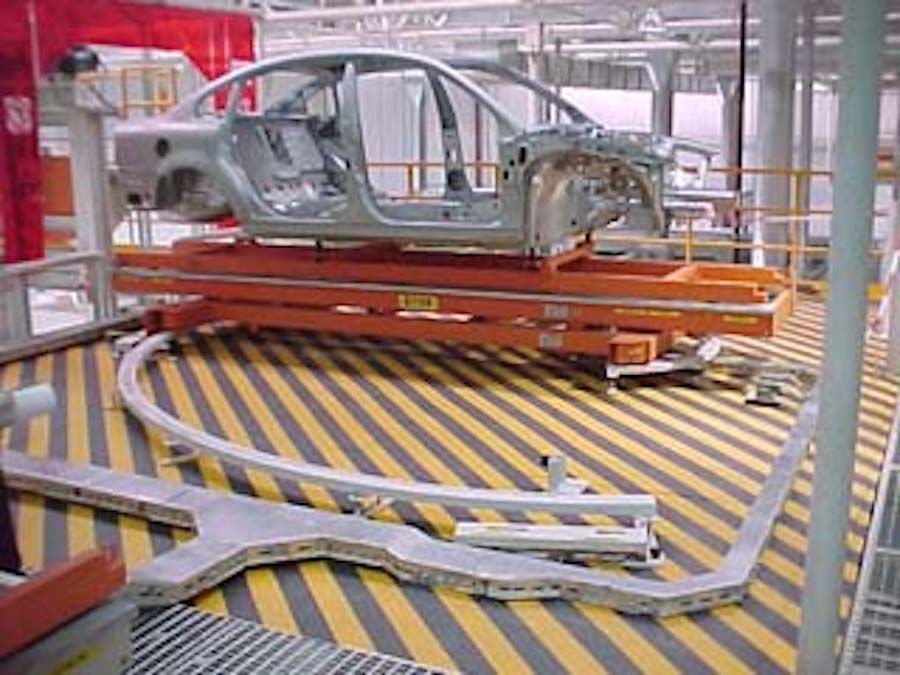

回转滚床：由回转台及滚床组成，回转轨道为型钢和铝钢材。
举升滚床：由举升装置及滚床组成
电动移行机：由移行装置及滚床组成
双链移行机：由机架，头尾轮，链条及驱动装置组成。
积放链：双链或单链结构，采用链条或皮带输送。
工艺链：双链结构，采用链条输送。
升降机：链条提升加链式或滚床进出输送。
电控系统：系统分区，集中控制。
