辊道式输送机

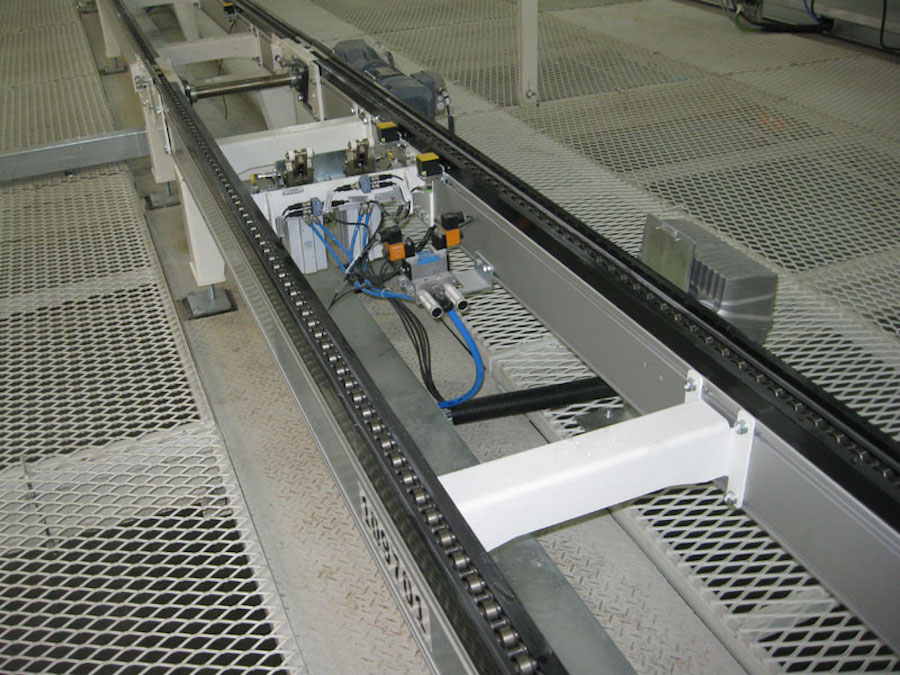

环形双链滚道输送线

一、环形双链滚道输送线简介

辊筒式输送机适用于底部是平面的物品输送。如各类箱、包、散料、小件物品、软袋包装物或不规则的物品需放在托盘上或周转箱内输送。

主要由滚筒、机架、支架、支腿、传动装置和驱动装置等部分组成。具有输送量大、运转轻快、效率高、能够实现多品种共线分流输送的特点，可用多条辊筒线及其它输送设备或专机组成复杂的物流输送系统

二、环形双链滚道输送线分类

1）结构分为：直线式、转弯式、顶升移载、道叉式分、合流输送机等形式。

2）滚筒材质分为：碳钢镀锌、碳钢镀铬、包胶、不锈钢、塑钢等，选型时应根据载重量确定不同材质和滚筒型号。

3）框架材料分为：碳钢油漆/喷塑、不锈钢、铝合金型材等。

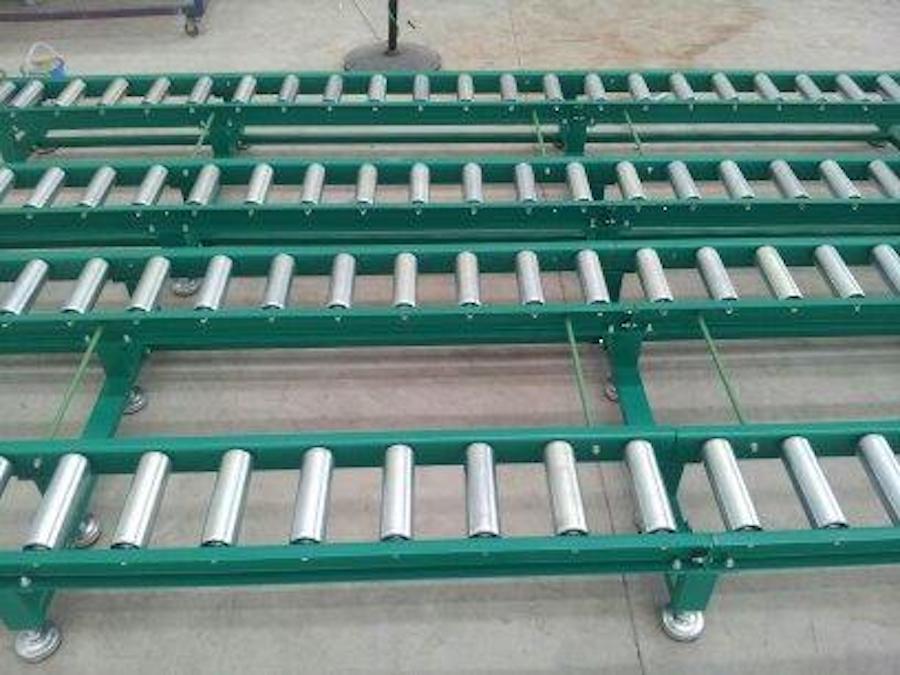

无动力辊道输送机

无动力辊道输送机 又称无动力滚筒输送机。有长辊道和短辊道两种。长辊道的辊子表面形状有圆柱形、圆锥形和曲面形几种，以圆柱形长辊道应用最广。辊道的曲线段采用圆锥形辊子或双排圆柱形辊子，可使物品转弯。短辊道可以缩短辊子的间距，自重较轻。辊道一般稍下倾，当物品较重、线路较长时，为了推动物品时省力，斜度可取1～1.5%。如要使物品自滑，斜度可增大到2～3%。影响自滑斜度大小的因素很多，大多用实验确定合适的角度。当线路长度小于10米、物品轻于 200千克时，可以布置成水平线路。自滑式辊道不易控制物品下滑速度，所以长度一般不大。辊道的宽度比物品宽度大100～150毫米。曲线段最小曲率半径为辊道宽度的3～4倍。辊子间距为输送物品长度的1/3～1/4，当物品输送的平稳性要求较高时。间距可取输送物品长度的1/4～1/5。辊子直径按载荷大小决定。

二、无动力辊道输送机 设备特点

无动力滚筒输送机之间易于衔接过滤，可用多条滚筒线及其它输送设备或专机组成复杂的物流输送系统，完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送。滚筒输送机结构简单，可靠性高，使用维护方便。

尺寸规格：滚筒输送机内宽度由客户指定，可按客户需求制作，转弯滚线标准转弯内半径为300、600、900、1200mm等，也可按客户需求采用其它特殊规格。直段滚筒所用的滚筒直 径有38、50、60、76、89mm等。转弯滚筒的锥度我们会根据输送物体的重量、外形尺寸、线速度等来设计。

三、无动力滚筒输送机 设备适用范围

滚筒输送机适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料，或承受较大的冲击载荷，滚筒线之间易于衔接

过滤，可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统，完成多方面的工艺需要。滚筒输送机结构简单，可靠性高，使用维护方便。

四、无动力滚筒输送机 技术参数

1、输送物体的长度、宽度和高度； 2、每一输送单元的重量；

3、输送物的底部状况；

4、有无特殊工作环境上的要求（比如：湿度，高温，化学品的影响等）；

为确保货物能够平稳输送，必须在任何时间点都至少有三只滚筒与输送物保持接触。对软袋包装物必要时应加托盘输送。

1、滚筒的长度选择：

不同宽度的货物应选适合宽度的滚筒，一般情况下采用“输送物+50mm”。

2、滚筒的壁厚及轴径选择：

按照输送物的重量平均分配到接触的滚筒上，计算出每支滚筒的所需承重，从而确定滚筒的壁厚及轴径。

3、滚筒材料及表面处理 ：

根据输送环境的不同，确定滚筒所采用的材质和表面处理（碳钢镀锌、不锈钢、发黑还是包胶）。

4、选择滚筒的安装方式 ：

根据整体输送机的具体要求，选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。 对于弯道机的锥形滚筒，其滚面宽度及锥度视货物尺寸和转弯半径而定。

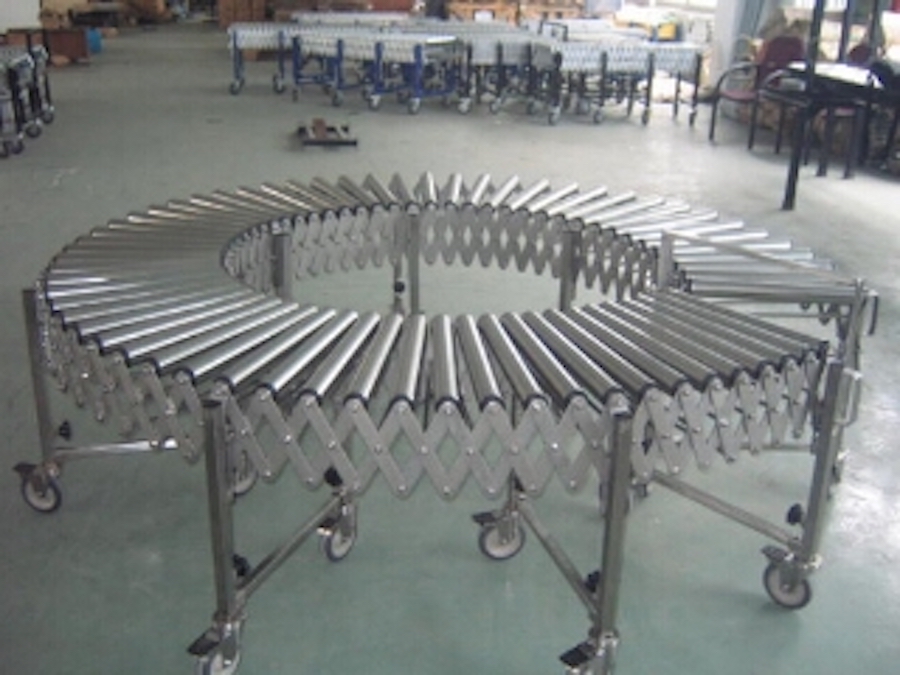

伸缩式辊道输送机

一、伸缩式辊道输送机简介：

伸缩式辊筒输送机是利用可伸缩的组件做机架的输送机。机体可自由变向，改变任意角度,支腿高度可以调节，下部设有脚轮可以移动，脚轮可带刹车。转动件有单排辊子，双排辊子和福来轮，辊子一般采用直径38mm，50mm。辊子材料：PVC或钢质，伸缩机作为单台至少二个单元，以一组网片为一个单元。

二、伸缩式辊道输送机主要特点有：

1、占用面积小，伸缩自如，单元最长与最短比为3倍。

2、方向易变，可灵活改变输送方向，最大时可达到180度。

3、输送载体多样，输送载体可以是辊筒，也可以是滚轮。

4、脚轮装置移动方便、升降装置可灵活调节单元或整体高度，也可调节成倾斜面。

5、配以电动辊筒或微型电机驱动，可以更方便、更省力。

6、铝合金材料为框架，承重能力强，采用进口脚轮，设备美观耐用，也可根据客户需求按照客户要求制作。

三、伸缩式辊道输送机特点：

1、输送物体的长度、宽度和高度；

2、每一输送单元的重量；

3、输送物的底部状况；

4、有无特殊工作环境上的要求（比如：湿度，高温，化学品的影响等）；

5、输送机的传输速度；

6、其他特殊定制要求；

四、伸缩式辊道输送机常见的规格参数如下：

输送介质：单辊筒、双辊筒、福来轮。

单元长度：464mm－1160mm（直径38mm）、570mm-1170mm （直径50mm）。

辊（轮）直径：38mm、50mm 。

辊（轮）材料：尼龙福来轮、镀锌福来轮、POM辊筒、镀锌辊筒、不锈钢辊筒。

单元承载：轮：30kg，辊：45kg（直径38mm），55kg（直径50mm）。

五、伸缩式辊道输送机规格

输送机节数：二节式、三节式、四节式

输送带的宽度：600mm、800mm。

输送速度可选择：定速或变速。

输送方向可选择：单向或双向输送物料。

输送倾角可选择：水平、固定倾角或自动升降。

(注：机架可采用碳钢喷塑，辊筒可采用碳钢镀锌，不锈钢，PVC，铝合金。)

伸缩式输送机是在普通的带式输送机上增加了伸缩机构，使得输送机可以在长度方向上自由伸缩。使用者可以按照自己的要求调节按钮，随时控制输送机的长度。在该机底部装上自动升降装置，使用者还可以随时控制输送机端部的高度。伸缩式输送机可单独使用，完成货物的正、反向输送。也可与本公司的提升机、辊道输送机、固定式皮带输送机、生产装配线等设备组成完整的立体自动化输送系统，完成产品原材料的进厂、装配、成品入库、出厂装车等工作。伸缩式皮带输送机普遍应用于物流、港口、码头、车站、机场、仓库、矿山、邮电、电器、轻工、食品、烟草等行业，完成物品的传输、装卸工作。

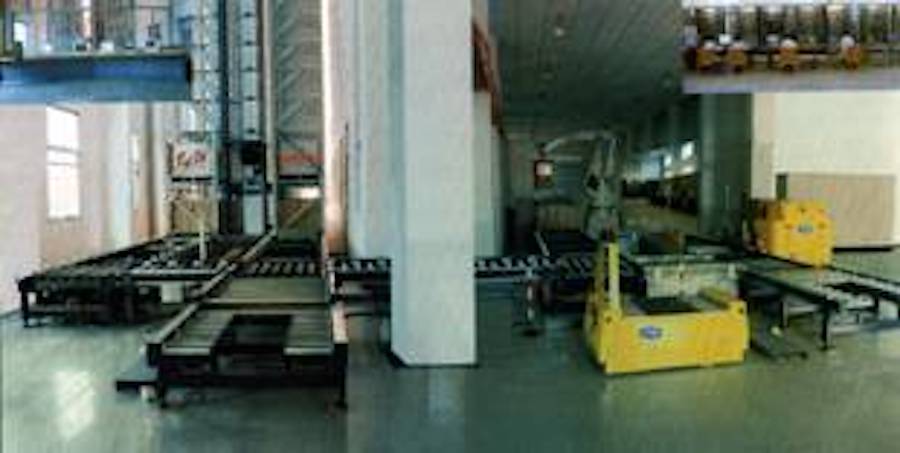

辊道式输送机

辊道式输送机利用金属辊子或包橡胶辊子的组成实现物料输送工作，分为无动力及有动力二大类，机动辊子输送机的传动形式包括链传动（单链传动、串联链传动）、皮带传动（平皮带传动、V 型皮带传动）、O 型皮带传动、链辊式传动等。根据用户需要可选用90°—180°弧型辊道。在使用中可以根据工艺布局，选用不同类型的辊子输送机，并应用各种辅助装置，使物料完成连续输送、积存、翻转、移行、分岔、合流、转向、提升等。配以PC 程序控制系统和CPU 管理系统，使您得到的将是一套完整的自动化输送、分检系统。

系统配套有：移载机、C/Z 型提升机、旋转台、立箱机、移行车、滚珠平台、真空吸盘机械手、停止器等，产品具有载重量大、抗冲击能力强、运转平稳、噪音小等特点，动力辊道线体速度根据用户需要可任意调节，适用于各类家用电器、柴油机、发动机、轮胎等部装和整装，重型辊道线配套于型钢生产线。
