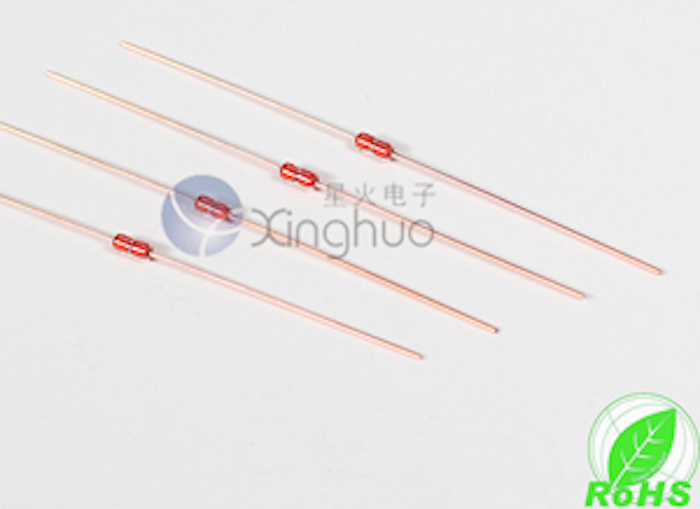

MFB玻封系列
特点：
1. 尺寸Φ2mm X 4mm
2. 阻值范围1K OHM～2M OHM
3. B值范围2000～6000K
4. 工作温度范围-40 ~ +300℃
5. 安规认证：UL
6. 符合RoHS要求
用途
电饭煲，微波炉，电磁炉，咖啡壶，电热毯，豆浆机，烤面包机等

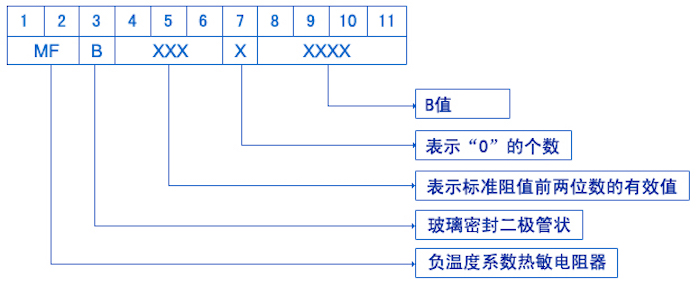

型号规格说明

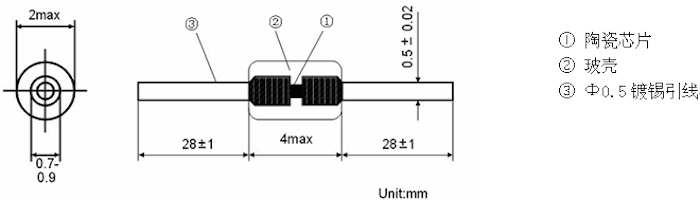

尺寸图
电气参数
注：可根据客户需求定制
料号
零功率电阻
＠25°C
R25公差
B值
B值公差
最大额定功率
＠25°C
耗散系数
热时常数
工作温度范围
R25 (KΩ)
( ±%)
(K)
(±%)
Pmax(mW)
δ(mW/°C)
τ(Sec.)
(°C)
MFB－5001-3200
5
1、2、3、5、10
25/50
3200
1、2、3、5
100
≧2
≦9
-40～+300
MFB－5001-3470
5
25/50
3470
MFB－1002-3270
10
25/50
3270
MFB－1002-3435
10
25/85
3435
MFB－1002-3470
10
25/50
3470
MFB－1002-3550
10
25/50
3550
MFB－1002-3700
10
25/85
3700
MFB－1002-3950
10
25/50
3950
MFB－1002-3975
10
25/85
3975
MFB－2002-3950
20
25/50
3950
MFB－2002-4200
20
25/50
4200
MFB－3002-3950
30
25/50
3950
MFB－4702-3950
47
25/50
3950
MFB－5002-3950
50
25/50
3950
MFB－9862-4300
98.63
100/200
4300
MFB－1003-3950
100
25/50
3950
MFB－1003-4000
100
25/50
4000
MFB－1003-4300
100
25/85
4300
MFB－2003-4200
200
25/50
4200
MFB－2003-4300
200
25/85
4300
MFB－2003-4500
200
25/85
4500
MFB－2313-4537
231
100/200
4537
MFB－2003-4260
200
25/50
4260
MFB－1004-4400
1000
25/50
4400
MFB－1384-4400
1388
25/50
4400
工作电流
为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA

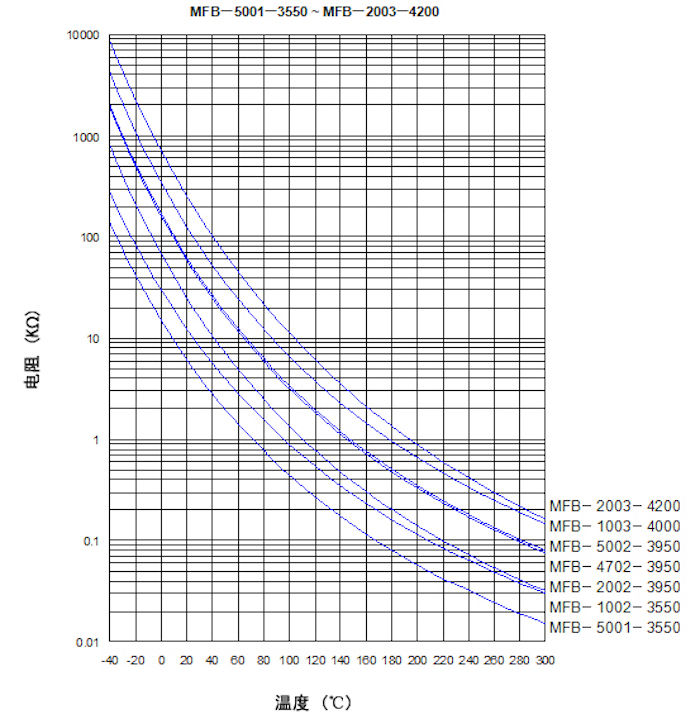

R－T曲线
品保测试项目
No.
测试项目
参照标准
测试条件
判定标准
1
低温储存
IEC 60068-2-21
产品最低工作温度*1000H
无可见损伤
∣△R25/R25∣≦ 2%
2
高温储存
IEC 60068-2-21
产品最高工作温度*1000H
无可见损伤
∣△R25/R25∣≦ 3%
3
冷热冲击
IEC 60068-2-14
10 个周期
无可见损伤
∣△R25/R25∣≦ 2%
步骤
温度(℃)
时间(分)
1
低温±5℃
30±3
2
室温
5±3
3
高温±5℃
30±3
4
室温
5±3
(內部测试: 100 cycles)
4
恒温恒湿
IEC 60068-2-3
60℃, 93%±3% RH; 1000H
(內部测试: 56天)
无可见损伤
∣△R25/R25∣≦ 2%
5
室温负荷寿命
IEC 60539-1
4.26
25±5℃, Pmax; 1000hrs
(內部测试: 56天)
无可见损伤
∣△R25/R25∣≦ 3 %
● 存储条件：
1. 存储温度： -10℃~+40℃
2. 相对湿度：≦75%RH
● 存储期限：1年。

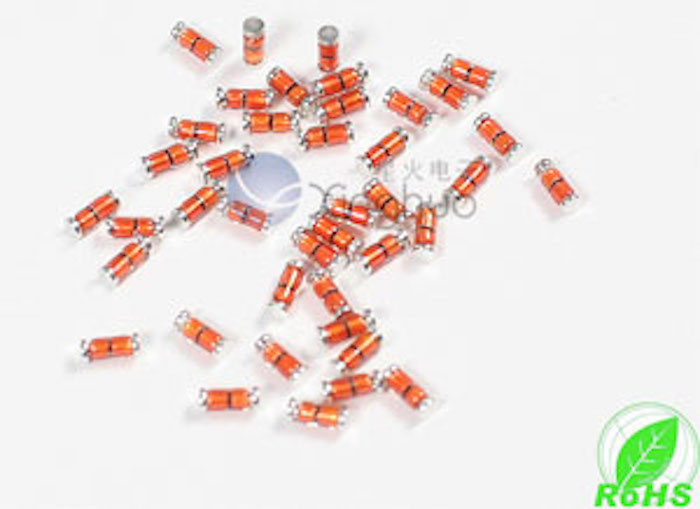

MFBM玻封系列
特点：
1. 尺寸Φ3.6mm X 1.6mm
2. 阻值范围1K OHM～2M OHM
3. B值范围2000～6000K
4. 工作温度范围-40 ~ +300℃
5. 符合RoHS要求
用途
电饭煲，微波炉，电磁炉，咖啡壶，电热毯，豆浆机，烤面包机等
型号规格说明

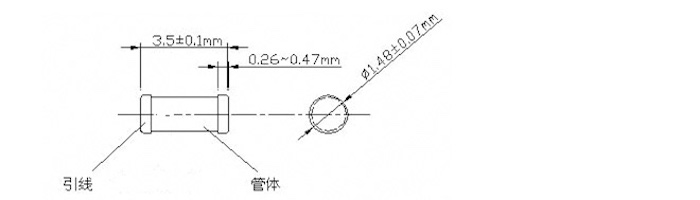

尺寸图
电气参数
注：可根据客户需求定制
料号
零功率电阻
＠25°C
R25公差
B值
B值公差
最大额定功率
＠25°C
耗散系数
热时常数
工作温度范围
R25 (KΩ)
( ±%)
(K)
(±%)
Pmax(mW)
δ(mW/°C)
τ(Sec.)
(°C)
MFBM－5001-3200
5
1、2、3、5、10
25/50
3200
1、2、3、5
100
≧2
≦9
-40～+300
MFBM－5001-3470
5
25/50
3470
MFBM－1002-3270
10
25/50
3270
MFBM－1002-3435
10
25/85
3435
MFBM－1002-3470
10
25/85
3470
MFBM－1002-3550
10
25/50
3550
MFBM－1002-3700
10
25/85
3700
MFBM－1002-3950
10
25/50
3950
MFBM－1002-3975
10
25/85
3975
MFBM－2002-3950
20
25/50
3950
MFBM－2002-4200
20
25/50
4200
MFBM－3002-3950
30
25/50
3950
MFBM－4702-3950
47
25/50
3950
MFBM－5002-3950
50
25/50
3950
MFBM－9862-4300
98.63
100/200
4300
MFBM－1003-3950
100
25/50
3950
MFBM－1003-4000
100
25/50
4000
MFBM－1003-4300
100
25/85
4300
MFBM－2003-4200
200
25/50
4200
MFBM－2003-4300
200
25/85
4300
MFBM－2003-4500
200
25/85
4500
MFBM－2313-4537
231
100/200
4537
MFBM－2003-4260
200
25/50
4260
MFBM－1004-4400
1000
25/50
4400
MFBM－1384-4400
1388
25/50
4400
工作电流
为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA

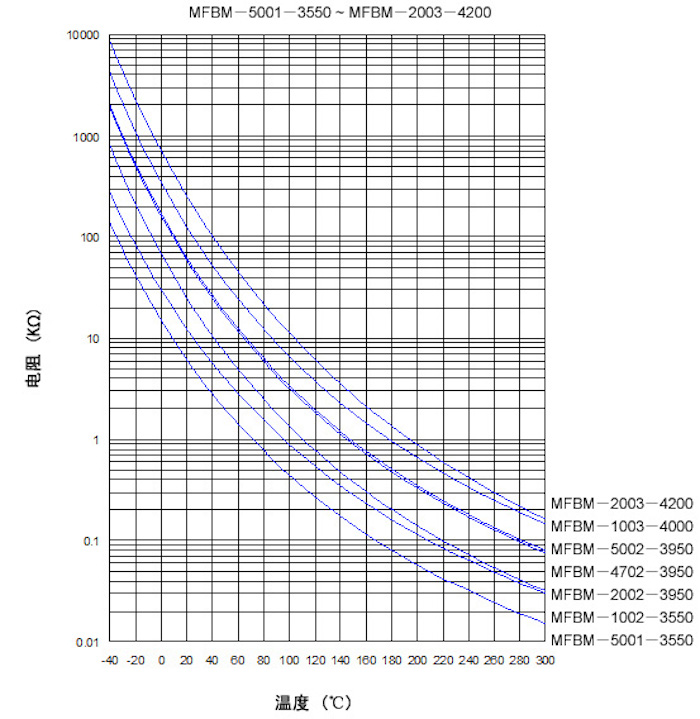

R－T曲线
品保测试项目
No.
测试项目
参照标准
测试条件
判定标准
1
低温储存
IEC 60068-2-21
产品最低工作温度*1000H
无可见损伤
∣△R25/R25∣≦ 2%
2
高温储存
IEC 60068-2-21
产品最高工作温度*1000H
无可见损伤
∣△R25/R25∣≦ 3%
3
冷热冲击
IEC 60068-2-14
10 个周期
无可见损伤
∣△R25/R25∣≦ 2%
步骤
温度(℃)
时间(分)
1
低温±5℃
30±3
2
室温
5±3
3
高温±5℃
30±3
4
室温
5±3
(內部测试: 100 cycles)
4
恒温恒湿
IEC 60068-2-3
60℃, 93%±3% RH; 1000H
(內部测试: 56天)
无可见损伤
∣△R25/R25∣≦ 2%
5
室温负荷寿命
IEC 60539-1
4.26
25±5℃, Pmax; 1000hrs
(內部测试: 56天)
无可见损伤
∣△R25/R25∣≦ 3 %
● 存储条件：
1. 存储温度： -10℃~+40℃
2. 相对湿度：≦75%RH
● 存储期限：1年。
