环氧封装系列

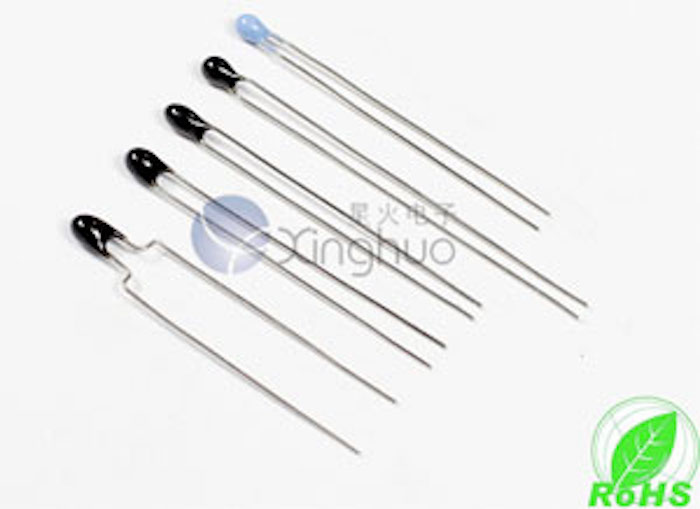

MFEB系列裸线NTC
特点：
1. 尺寸Φ2.2mm X3.5mm
2. 阻值范围1K OHM～500k OHM
3. B值范围3200～4400K
4. 工作温度范围-30 ~ +120℃
5. 符合RoHS要求
用途
温度传感器，小家电,电子钟,万年历，汽车电子，CPU风扇等

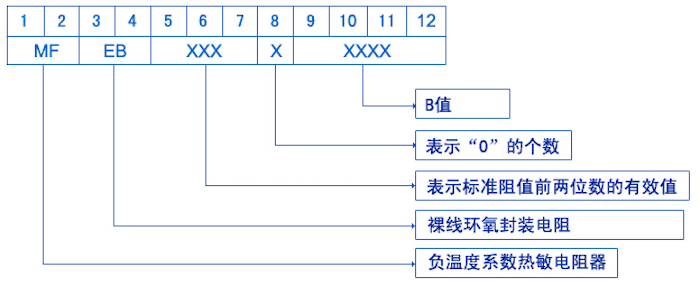

型号规格说明

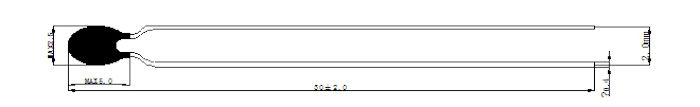

常规尺寸图:也可根据客户要求定制
电气参数
注：可根据客户需求定制
料号
零功率电阻
＠25°C
R25公差
B值
B值公差
最大额定功率
＠25°C
耗散系数
热时常数
工作温度范围
R25 (KΩ)
( ±%)
(K)
(±%)
Pmax(mW)
δ(mW/°C)
τ(Sec.)
(°C)
MFEB－5001-3550
5
1、2、3、
5、10
25/50
3550
1、2、3、5
10
≧2
≦3
-30～+120
MFEB－1002-3550
10
25/50
3550
MFEB－1002-3950
10
25/50
3950
MFEB－1002-3435
10
25/85
3435
MEFB－1002-3270
10
25/85
3270
MFEB－1002-3700
10
25/85
3700
MFEB－1002-3470
10
25/85
3470
MFEB－1002-3975
10
25/85
3975
MFEB－2002-3950
20
25/50
3950
MFEB－2002-4200
20
25/50
4200
MFEB－3002-3950
30
25/50
3950
MFEB－4702-3950
47
25/50
3950
MFEB－5002-3950
50
25/50
3950
MFEB－1003-3950
100
25/50
3950
MFEB－1003-4000
100
25/50
4000
MFEB－1005-3975
100
25/85
3975
MFEB－1003-4300
100
25/85
4300
MFEB－2003-4000
200
25/85
4000
MFEB－2003-4200
200
25/85
4200
MFEB－2003-4300
200
25/85
4300
MFEB－2003-3950
200
25/50
3950
MFEB－2003-4200
200
25/50
4200
工作电流为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA
为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA
R－T曲线
品保测试项目
| No. | 测试项目 | 参照标准 | 测试条件 | 判定标准 | ||||
| 1 | 低温储存 | IEC 60068-2-21 | 产品最低工作温度*1000H |
无可见损伤 ∣△R25/R25∣≦ 1% |
||||
| 2 | 高温储存 | IEC 60068-2-21 | 产品最高工作温度*1000H |
无可见损伤 ∣△R25/R25∣≦ 1% |
||||
| 3 | 冷热冲击 | IEC 60068-2-14 | 10 个周期 |
无可见损伤 ∣△R25/R25∣≦ 1% |
||||
| 步骤 | 温度(℃) | 时间(分) | ||||||
| 1 | 低温±5℃ | 30±3 | ||||||
| 2 | 室温 | 5±3 | ||||||
| 3 | 高温±5℃ | 30±3 | ||||||
| 4 | 室温 | 5±3 | ||||||
| (內部测试: 100 cycles) | ||||||||
| 4 | 恒温恒湿 | IEC 60068-2-3 |
60℃, 93%±3% RH; 1000H (內部测试: 56天) |
无可见损伤 ∣△R25/R25∣≦ 1% |
||||
| 5 | 室温负荷寿命 |
IEC 60539-1 4.26 |
25±5℃, Pmax; 1000hrs (內部测试: 56天) |
无可见损伤 ∣△R25/R25∣≦ 1 % |
||||
● 存储条件：
1. 存储温度： -10℃~+40℃
2. 相对湿度：≦75%RH
● 存储期限：1年。

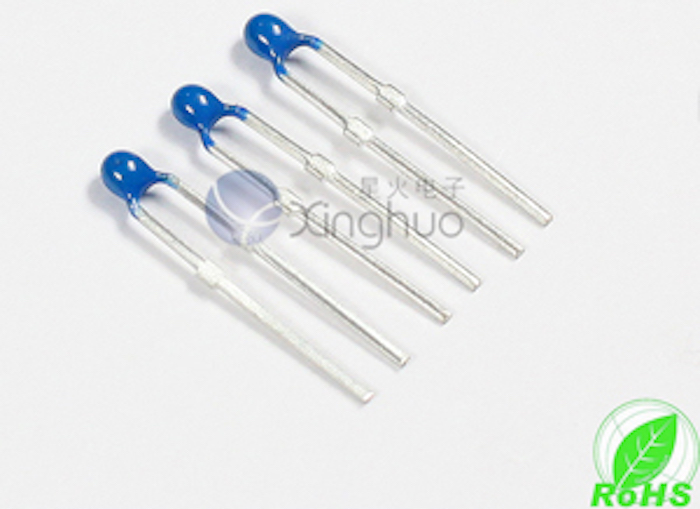

MFEB-1系列裸线NTC
特点：
1. 尺寸Φ3.5mm
2. 阻值范围1K OHM～500k OHM
3. B值范围3200～4400K
4. 工作温度范围-30 ~ +120℃
5. 符合RoHS要求
用途
温度传感器，小家电,电子钟,万年历，汽车电子，CPU风扇等

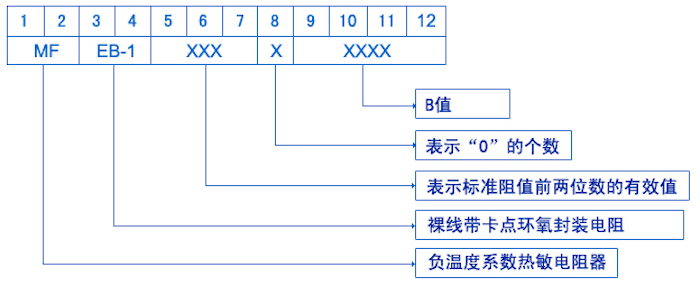

型号规格说明

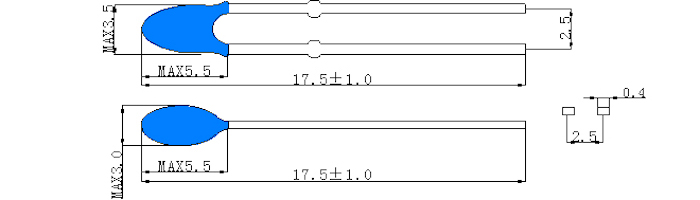

常规尺寸图:也可根据客户要求定制
电气参数
注：可根据客户需求定制
料号
零功率电阻
＠25°C
R25公差
B值
B值公差
最大额定功率
＠25°C
耗散系数
热时常数
工作温度范围
R25 (KΩ)
( ±%)
(K)
(±%)
Pmax(mW)
δ(mW/°C)
τ(Sec.)
(°C)
MFEB-1－5001-3550
5
1、2、3、
5、10
25/50
3550
1、2、3、5
10
≧2
≦3
-30～+120
MFEB-1－1002-3550
10
25/50
3550
MFEB-1－1002-3950
10
25/50
3950
MFEB-1－1002-3435
10
25/85
3435
MEFB-1－1002-3270
10
25/85
3270
MFEB-1－1002-3700
10
25/85
3700
MFEB-1－1002-3470
10
25/85
3470
MFEB-1－1002-3975
10
25/85
3975
MFEB-1－2002-3950
20
25/50
3950
MFEB－2002-4200
20
25/50
4200
MFEB-1－3002-3950
30
25/50
3950
MFEB-1－4702-3950
47
25/50
3950
MFEB-1－5002-3950
50
25/50
3950
MFEB-1－1003-3950
100
25/50
3950
MFEB-1－1003-4000
100
25/50
4000
MFEB-1－1005-3975
100
25/85
3975
MFEB-1－1003-4300
100
25/85
4300
MFEB-1－2003-4000
200
25/85
4000
MFEB-1－2003-4200
200
25/85
4200
MFEB-1－2003-4300
200
25/85
4300
MFEB-1－2003-3950
200
25/50
3950
MFEB-1－2003-4200
200
25/50
4200

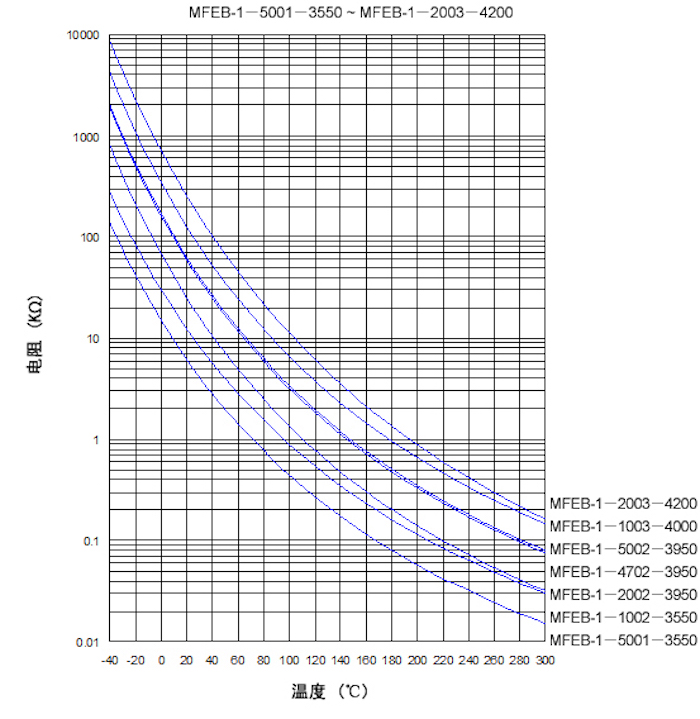

R－T曲线
2. 相对湿度：≦75%RH
● 存储期限：1年。
MFEL系列漆包线NTC
特点：
1. 尺寸Φ1.1mm X2.0mm
2. 阻值范围1K OHM～500k OHM
3. B值范围3200～4400K
4. 工作温度范围-30 ~ +120℃
5. 符合RoHS要求
用途
温度传感器，卫浴小家电,电池保护，温度计，笔记本电脑等

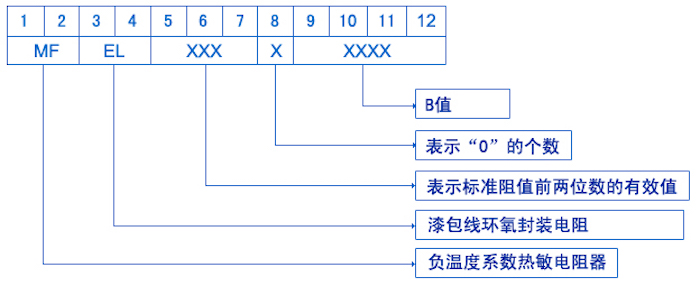

型号规格说明

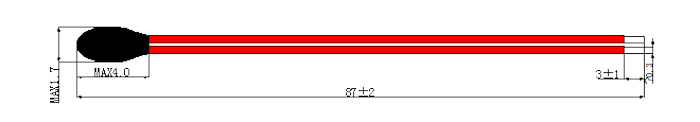

常规尺寸图:也可根据客户要求定制
电气参数
注：可根据客户需求定制
料号
零功率电阻
＠25°C
R25公差
B值
B值公差
最大额定功率
＠25°C
耗散系数
热时常数
工作温度范围
R25 (KΩ)
( ±%)
(K)
(±%)
Pmax(mW)
δ(mW/°C)
τ(Sec.)
(°C)
MFEL－5001-3550
5
1、2、3、
5、10
25/50
3550
1、2、3、5
10
≧2
≦3
-30～+120
MFEL－1002-3550
10
25/50
3550
MFEL－1002-3950
10
25/50
3950
MFEL－1002-3435
10
25/85
3435
MEFL－1002-3270
10
25/85
3270
MFEL－1002-3700
10
25/85
3700
MFEL－1002-3470
10
25/85
3470
MFEL－1002-3975
10
25/85
3975
MFEL－2002-3950
20
25/50
3950
MFEL－2002-4200
20
25/50
4200
MFEL－3002-3950
30
25/50
3950
MFEL－4702-3950
47
25/50
3950
MFEL－5002-3950
50
25/50
3950
MFEL－1003-3950
100
25/50
3950
MFEL－1003-4000
100
25/50
4000
MFEL－1005-3975
100
25/85
3975
MFEL－1003-4300
100
25/85
4300
MFEL－2003-4000
200
25/85
4000
MFEL－2003-4200
200
25/85
4200
MFEL－2003-4300
200
25/85
4300
MFEL－2003-3950
200
25/50
3950
MFEL－2003-4200
200
25/50
4200
工作电流
为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA

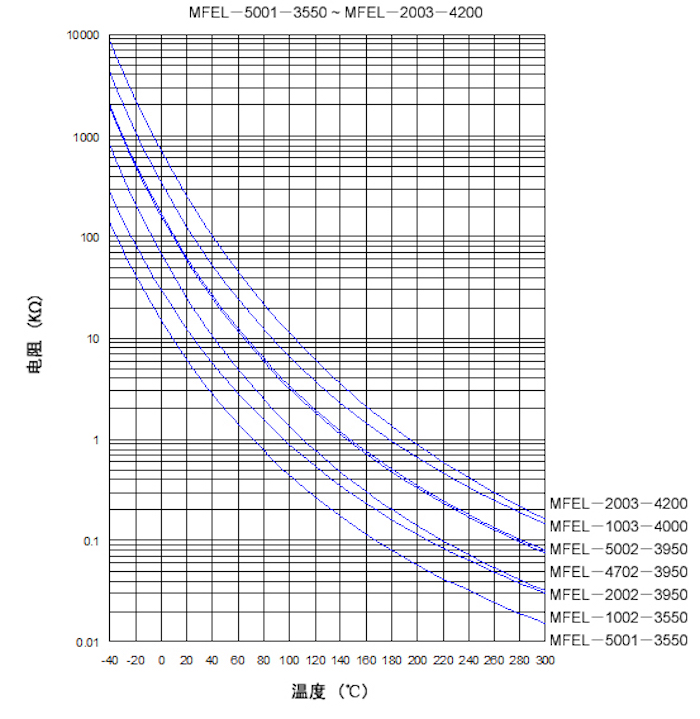

R－T曲线
2. 相对湿度：≦75%RH
● 存储期限：1年。
