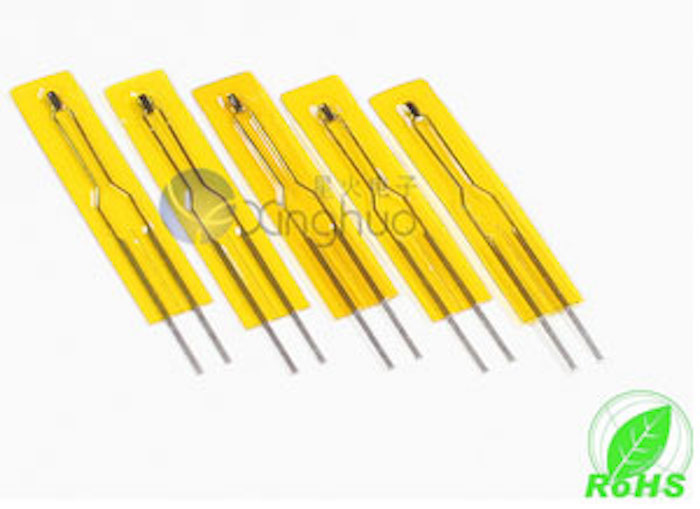

MFEP系列薄膜NTC
特点：
1. 尺寸4.5X25mm,4.5X50mm,4.5X75mm
2. 阻值范围10K OHM～100k OHM
3. B值范围3380～3950K
4. 工作温度范围-30 ~ +100℃
5. 符合RoHS要求

用途
电脑 •打印机 •家用电器 •其它超薄型的感温环境 大型通讯设备处理器等

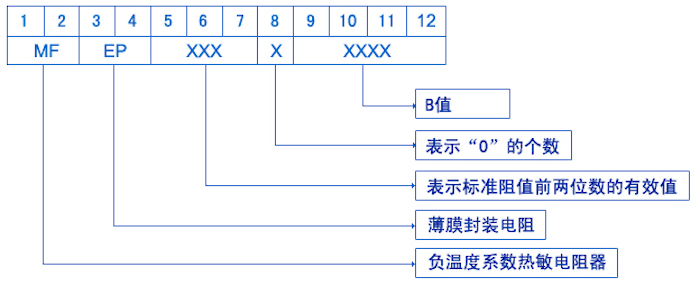

型号规格说明

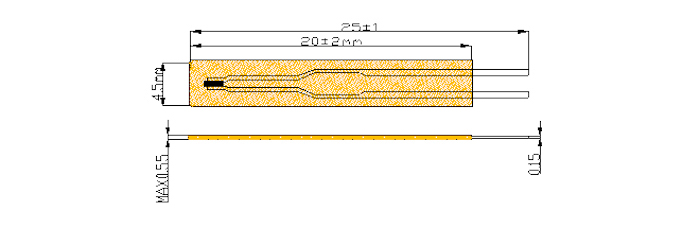

常规尺寸图:外型可根据客户要求定制

工作电流
为使产品的测温更准确，流过产品的电流需尽可能小，建议电流由下面公式确定：
I＝sqrt(0.005δT^2/(B*R))
注：1.sqrt表示开平方
2. δ表示耗散系数取单位mW/℃
3. T表示温度，单位为开尔文温度
4.B表示热敏感指数
5.R表示零功率电阻，单位为KOHM
6.最后算出的电流单位为mA

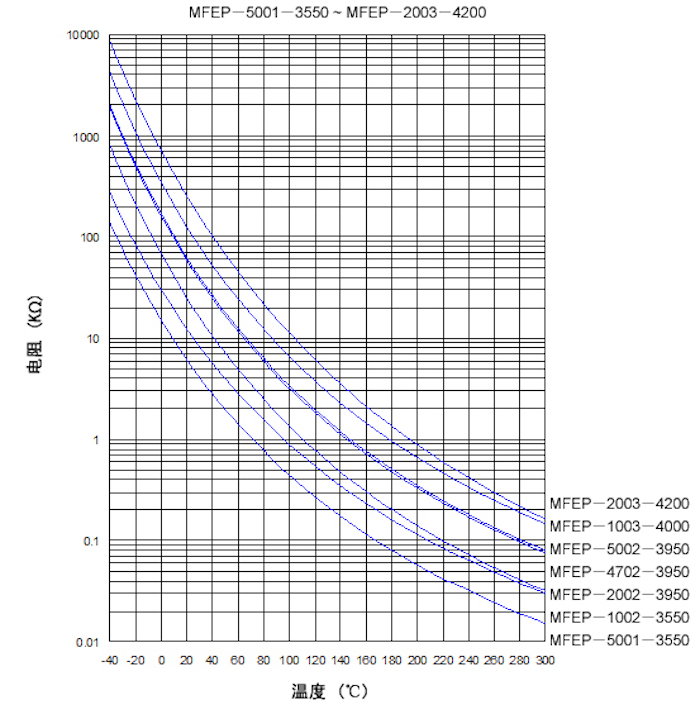

R－T曲线

品保测试项目

No.	测试项目	参照标准	测试条件					判定标准
1	低温储存	IEC 60068-2-21	产品最低工作温度*1000H					无可见损伤 ∣△R25/R25∣≦ 1%
2	高温储存	IEC 60068-2-21	产品最高工作温度*1000H					无可见损伤 ∣△R25/R25∣≦ 1%
3	冷热冲击	IEC 60068-2-14	10 个周期					无可见损伤 ∣△R25/R25∣≦ 1%
			步骤	温度(℃)		时间(分)
			1	低温±5℃		30±3
			2	室温		5±3
			3	高温±5℃		30±3
			4	室温		5±3
			(內部测试: 100 cycles)
4	恒温恒湿	IEC 60068-2-3	60℃, 93%±3% RH; 1000H (內部测试: 56天)					无可见损伤 ∣△R25/R25∣≦ 1%
5	室温负荷寿命	IEC 60539-1 4.26	25±5℃, Pmax; 1000hrs (內部测试: 56天)					无可见损伤 ∣△R25/R25∣≦ 1 %

● 存储条件：
1. 存储温度： -10℃~+40℃
2. 相对湿度：≦75%RH
● 存储期限：1年。
