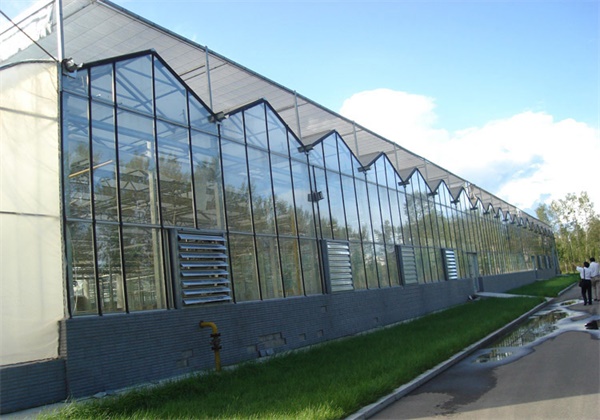

PC板温室
★PC板温室
一、温室形状：有文洛式小尖顶、拱形及异形；
规格：栋宽9.6米--12米柱间距4米--8米（根据客户要求进行特殊设计），肩高4米--10米，连栋数1连栋以上，温室长度 根据用户要求。
二．性能：
1.温度：环境温度为-5℃-38℃，冬季温室内温度≥15℃，
夏季温室内温度≤32℃。
2.湿度：65%-85%
3.风载：抗风11级
4.雪载：新雪30kg/m2
5.最大排雨量：140mm/h
6.电动控制内外遮阳、通风系统、降温系统、加温系统、喷雾灌溉系统、过滤系统、电控系统等。
三．主要系统配置：
温室设备配置：钢结构骨架、覆盖材料、内外遮阳、循环风机、水帘风机、加温系统、推拉门、只能控制系统、强电控制系统等。

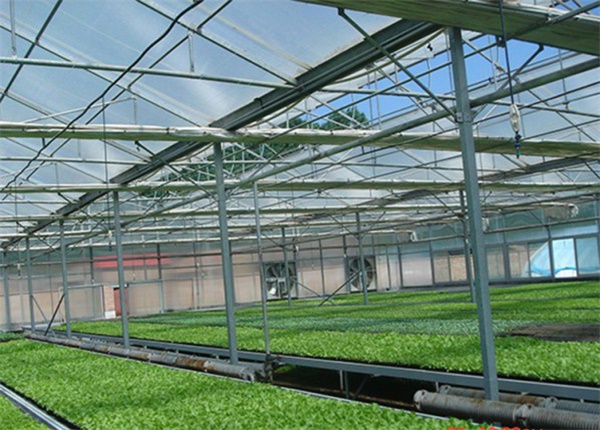

1、钢结构骨架
钢架及构件采用热浸镀锌处理，使用期大于20年，设有防结露水结构。
基础：温室立柱基础为180×180×700（长×宽×高）的点式独立基础，四周砖砌圈梁高0.3米，其中零线以下0.1米；挡土墙外四周浇捣0.3米宽，厚度0.05米的散水坡，并且四侧有排水沟，以便于排水。
2、覆盖材料
温室覆盖材料采用8mm厚中空PC板， 铝合金专用型材固定，PVC压条固定，具有透光率高、外形美观、使用寿命长的特点。
3、屋面排水
天沟采用两端面落水，坡度0.5%，落水管采用PVC塑料管，直径Φ110mm。

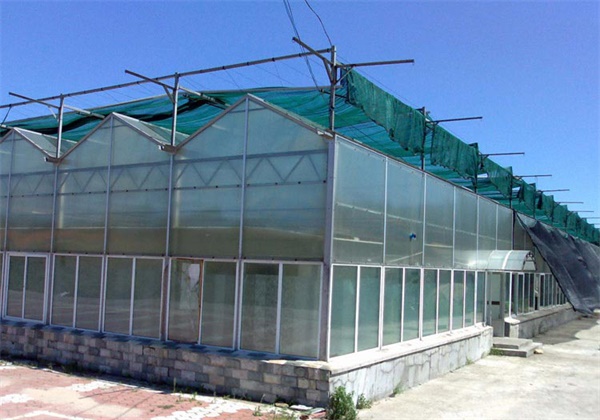

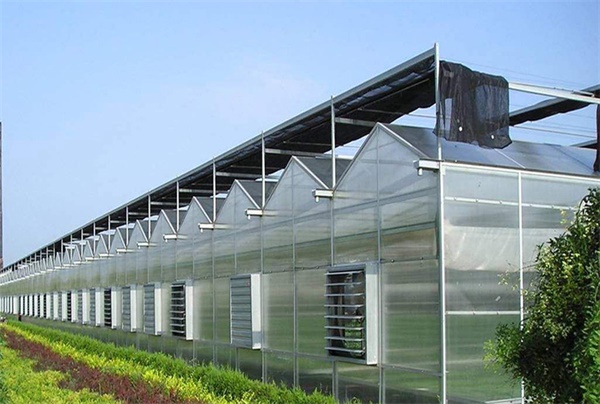

4、外遮阳系统：
外遮阳为齿轮齿条驱动拉幕结构，外遮阳的遮阳网采用折叠式，能反射部分阳光，保护作物免遭强光灼伤，当温室内温度到了不适合植物生长时，将外遮阳展开，使温室内温度下降5℃左右，不需要时将遮阳网收起。
采用70%--85%遮阳率的折叠式黑网, 电动开启，温室3000平方米为一套传动系统，齿轮齿条传动。外遮阳天沟立柱采用60×40×2热浸镀锌矩形管，纵梁为 40×30×2mm热镀锌矩形管，横梁为50×30×2mm热浸镀锌矩形管珩架。
遮阳网技术参数：
折叠式，收起后240毫米宽；
系统技术参数：
行程 3.9米
运行速度 0.6米/分
单程运行时间 7分钟
电源 380V 三相 50Hz
电机功率 750瓦
系统工作原理
电机带动传动轴运转，传动轴上的齿轮带动齿条成直线运动，带动遮阳网平行移动，当全部展开或收拢后分别触动限位机构（限位机构装在减速机装置内），电机停止工作，运行结束。
5、内保温、内遮阳系统
温室内部水平横梁上层安装内保温系统（铝箔网），使用进口铝箔保温遮阳网，这一系统在高温时节提供遮阳降温作用，在寒冷的时候使用可减少热量损失，起到保温的作用。
本项目的传动原理及构件与外遮阳系统相同，采用热镀锌齿条与B型齿轮传动机构，配国产减速机组及传动装置，传动装置中的传动轴、支架等均为热镀锌件。通过电机的正反转实现内遮阳帘幕的展开与收拢。内遮阳帘幕移动方向沿屋脊方向，行程约3.70m；
推杆为Φ27mm×1.50mm热镀锌圆管，牵引杆为Φ22mm×1.50mm专用铝合金型材，重量轻，能使内遮阳帘幕行走平稳，内遮阳帘幕安装高度2.20m左右。
内遮阳网采用进口铝箔保温遮阳网覆盖。遮阳率为65%，保温率为45％，寿命5年以上。采用内用托、压膜线，托膜线0.50m间距，压膜线1m间距，整个系统限位准确，运行平稳可靠，操作安全。
6、通风系统

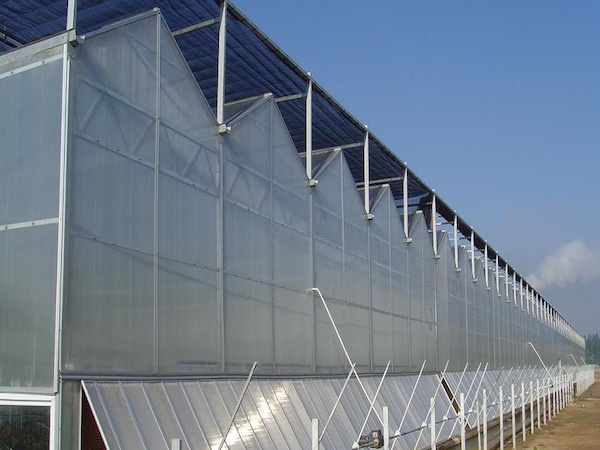

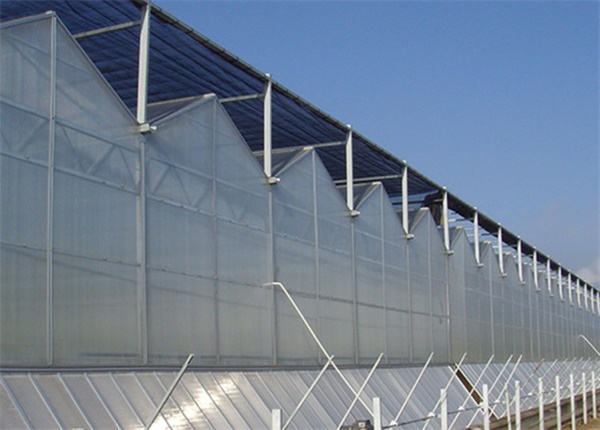

温室顶部采用2m×1m天窗交错2m排列开窗，通风量20%，开启角度25度。 温室侧面采用2m宽通长翻窗，通风量33%，开启角度45度。
7、湿帘、风机降温系统：
温室采用风机水帘降温系统，温室配备湿帘箱、水循环系统和控制系统。当室外温度增高到不适合作物生长时，启动风机将温室内的空气强行抽出造成负压，同时启动湿帘系统水泵，将水淋在湿帘上，室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发，因此就会为温室送进湿冷空气，从而达到温室降温目的。

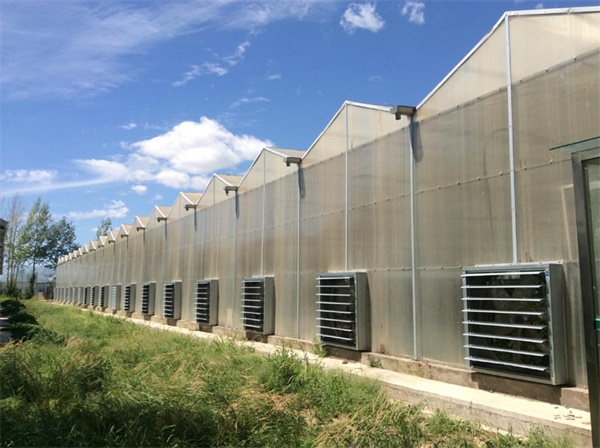

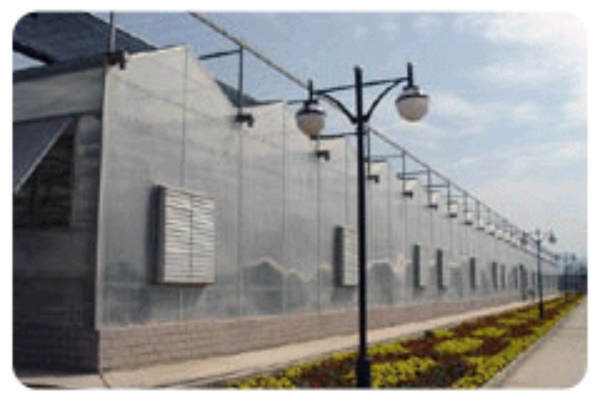

温室一端面每跨装有2台大风量轴流式风机，风机外型尺寸为1.4米×1.4米，排风量4万米3/小时/台，功率为0.75千瓦/台。另一端面装有通长、1.8米高、10cm厚符合标准要求的湿帘。
湿帘厚度为100毫米，高1.8米，由湿帘幕布、水泵、过滤器、控制阀、上水管道、下水管道、阀门、电机泵等组成。
湿帘和风机的控制由电器控制箱内的控制器控制，根据温室的环境要求实施自动控制，也可手动控制。
循环风扇：温室每跨安装三台低压轴流风扇，这样使温室内空气经常保持清鲜。
8、加热系统
温室参数：
最低环境温度 T1：-5℃
室内要求温度 T2：18℃
负荷计算：
单位体积热指标q取1.8KW/m3℃
修正系数δ取1.35
总热负荷Q=q.V（T2—T1）. δ
Q=1255513W=1253000K
9、配电及控制系统
温室内所有动作部分包括外遮阳、内遮阳、湿帘风机、喷雾等的控制全部集中于电器控制柜，只要人工操作电器柜上的开关就能控制上述设备，该系统包括温室内所有的配电、电力保护、电缆布线、电控柜、电控柜内包括各设备所用的继电器、接触器、热保护器、信号灯、电压表、电流表、变压器、互感器、自动保护开关、保险丝、接线盒、限位开关、卡箍等。
该温室配电：交流380V、50Hz、三相五线制。
一、温室形状：有文洛式小尖顶、拱形及异形；
规格：栋宽9.6米--12米柱间距4米--8米（根据客户要求进行特殊设计），肩高4米--10米，连栋数1连栋以上，温室长度 根据用户要求。
二．性能：
1.温度：环境温度为-5℃-38℃，冬季温室内温度≥15℃，
夏季温室内温度≤32℃。
2.湿度：65%-85%
3.风载：抗风11级
4.雪载：新雪30kg/m2
5.最大排雨量：140mm/h
6.电动控制内外遮阳、通风系统、降温系统、加温系统、喷雾灌溉系统、过滤系统、电控系统等。
三．主要系统配置：
温室设备配置：钢结构骨架、覆盖材料、内外遮阳、循环风机、水帘风机、加温系统、推拉门、只能控制系统、强电控制系统等。
1、钢结构骨架
钢架及构件采用热浸镀锌处理，使用期大于20年，设有防结露水结构。
基础：温室立柱基础为180×180×700（长×宽×高）的点式独立基础，四周砖砌圈梁高0.3米，其中零线以下0.1米；挡土墙外四周浇捣0.3米宽，厚度0.05米的散水坡，并且四侧有排水沟，以便于排水。
2、覆盖材料
温室覆盖材料采用8mm厚中空PC板， 铝合金专用型材固定，PVC压条固定，具有透光率高、外形美观、使用寿命长的特点。
3、屋面排水
天沟采用两端面落水，坡度0.5%，落水管采用PVC塑料管，直径Φ110mm。
4、外遮阳系统：
外遮阳为齿轮齿条驱动拉幕结构，外遮阳的遮阳网采用折叠式，能反射部分阳光，保护作物免遭强光灼伤，当温室内温度到了不适合植物生长时，将外遮阳展开，使温室内温度下降5℃左右，不需要时将遮阳网收起。
采用70%--85%遮阳率的折叠式黑网, 电动开启，温室3000平方米为一套传动系统，齿轮齿条传动。外遮阳天沟立柱采用60×40×2热浸镀锌矩形管，纵梁为 40×30×2mm热镀锌矩形管，横梁为50×30×2mm热浸镀锌矩形管珩架。
遮阳网技术参数：
折叠式，收起后240毫米宽；
系统技术参数：
行程 3.9米
运行速度 0.6米/分
单程运行时间 7分钟
电源 380V 三相 50Hz
电机功率 750瓦
系统工作原理
电机带动传动轴运转，传动轴上的齿轮带动齿条成直线运动，带动遮阳网平行移动，当全部展开或收拢后分别触动限位机构（限位机构装在减速机装置内），电机停止工作，运行结束。
5、内保温、内遮阳系统
温室内部水平横梁上层安装内保温系统（铝箔网），使用进口铝箔保温遮阳网，这一系统在高温时节提供遮阳降温作用，在寒冷的时候使用可减少热量损失，起到保温的作用。
本项目的传动原理及构件与外遮阳系统相同，采用热镀锌齿条与B型齿轮传动机构，配国产减速机组及传动装置，传动装置中的传动轴、支架等均为热镀锌件。通过电机的正反转实现内遮阳帘幕的展开与收拢。内遮阳帘幕移动方向沿屋脊方向，行程约3.70m；
推杆为Φ27mm×1.50mm热镀锌圆管，牵引杆为Φ22mm×1.50mm专用铝合金型材，重量轻，能使内遮阳帘幕行走平稳，内遮阳帘幕安装高度2.20m左右。
内遮阳网采用进口铝箔保温遮阳网覆盖。遮阳率为65%，保温率为45％，寿命5年以上。采用内用托、压膜线，托膜线0.50m间距，压膜线1m间距，整个系统限位准确，运行平稳可靠，操作安全。
6、通风系统
温室顶部采用2m×1m天窗交错2m排列开窗，通风量20%，开启角度25度。 温室侧面采用2m宽通长翻窗，通风量33%，开启角度45度。
7、湿帘、风机降温系统：
温室采用风机水帘降温系统，温室配备湿帘箱、水循环系统和控制系统。当室外温度增高到不适合作物生长时，启动风机将温室内的空气强行抽出造成负压，同时启动湿帘系统水泵，将水淋在湿帘上，室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发，因此就会为温室送进湿冷空气，从而达到温室降温目的。
温室一端面每跨装有2台大风量轴流式风机，风机外型尺寸为1.4米×1.4米，排风量4万米3/小时/台，功率为0.75千瓦/台。另一端面装有通长、1.8米高、10cm厚符合标准要求的湿帘。
湿帘厚度为100毫米，高1.8米，由湿帘幕布、水泵、过滤器、控制阀、上水管道、下水管道、阀门、电机泵等组成。
湿帘和风机的控制由电器控制箱内的控制器控制，根据温室的环境要求实施自动控制，也可手动控制。
循环风扇：温室每跨安装三台低压轴流风扇，这样使温室内空气经常保持清鲜。
8、加热系统
温室参数：
最低环境温度 T1：-5℃
室内要求温度 T2：18℃
负荷计算：
单位体积热指标q取1.8KW/m3℃
修正系数δ取1.35
总热负荷Q=q.V（T2—T1）. δ
Q=1255513W=1253000K
9、配电及控制系统
温室内所有动作部分包括外遮阳、内遮阳、湿帘风机、喷雾等的控制全部集中于电器控制柜，只要人工操作电器柜上的开关就能控制上述设备，该系统包括温室内所有的配电、电力保护、电缆布线、电控柜、电控柜内包括各设备所用的继电器、接触器、热保护器、信号灯、电压表、电流表、变压器、互感器、自动保护开关、保险丝、接线盒、限位开关、卡箍等。
该温室配电：交流380V、50Hz、三相五线制。
