侧向推进器

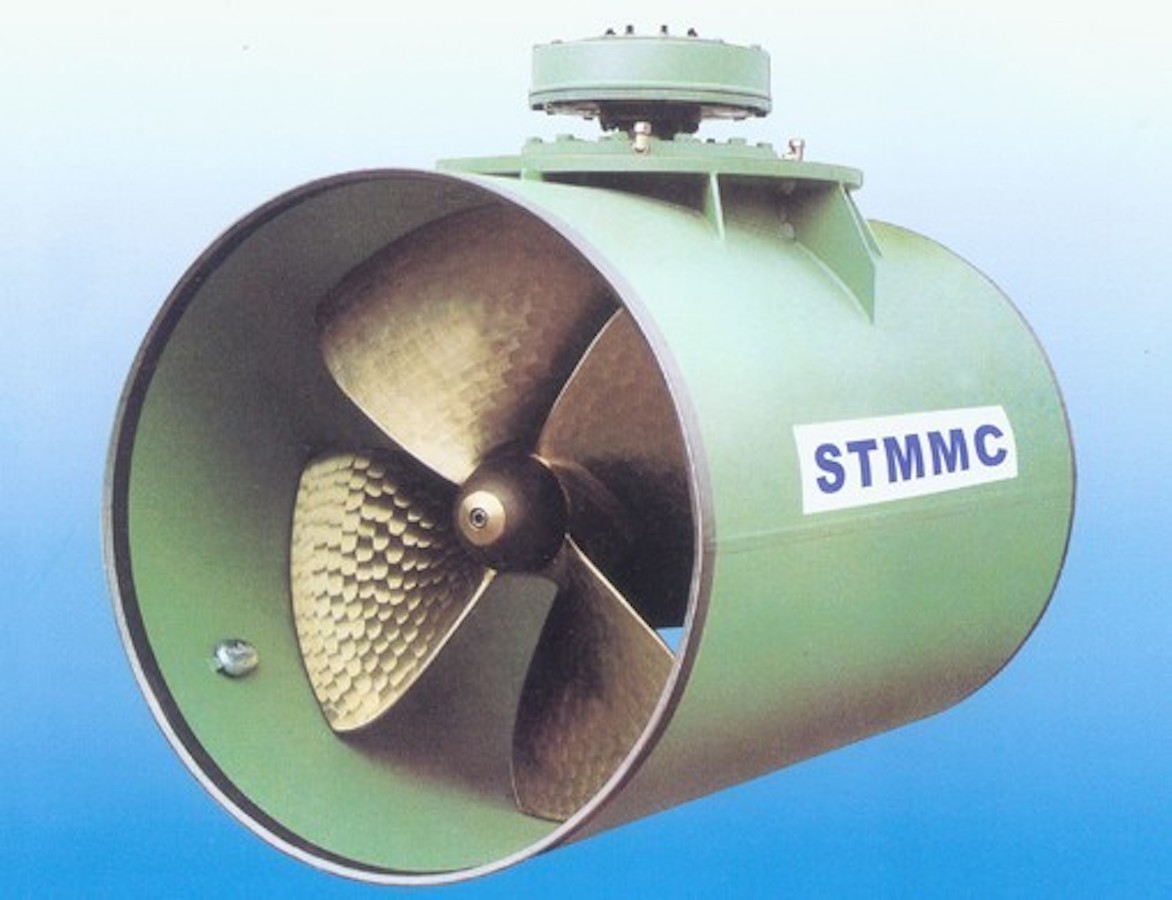

定距桨侧推

详细说明：

STMMC侧向推进（STT）型系列
型号	STT010		STT060		STT110		STT170T		STT170
最高输入速度 min-1	1470	1170	1470	1170	1470	1170	1770	1470	1470	1170
频率 HZ	50	60	50	60	50	60	60	50	50	60
最大输入功率 kW/h.p.	63 /86	50 /68	125 /170	100 /136	200 /272	200 /272	315 /428	315 /428	350 /476	280 /381
最大推力（约）kN	9.5	7.9	17.5	14.5	28	28	44	44	50	42
标准简体长度 mm	1000		1000		1000		1500		1500
管壁厚度 mm	12		12		15		20		20
螺旋浆直径 mm	500		630		800		1000		1100
重量 KG	300		430		730		1450		1510


型号	STT010		STT060		STT110		STT170T		STT170以上也可配以可调螺旋桨
最高输入速度 min-1	1770	1470	1470	1170	1470	1170	1770	970
频率 HZ	60	50	50	60	50	60	60	50
最大输入功率 kW/h.p.	500 /680	500 /680	550 /748	450 /612	900 /1224	735 /1000	1250 /1700	1000 /1360
最大推力（约）kN	70	70	84	73	125	107	183	155
标准简体长度 mm	1500		1500		1500		2000
管壁厚度 mm	20		20		20		25
螺旋浆直径 mm	1250		1500		1750		2100
重量 KG	2450		2680		5400		8700

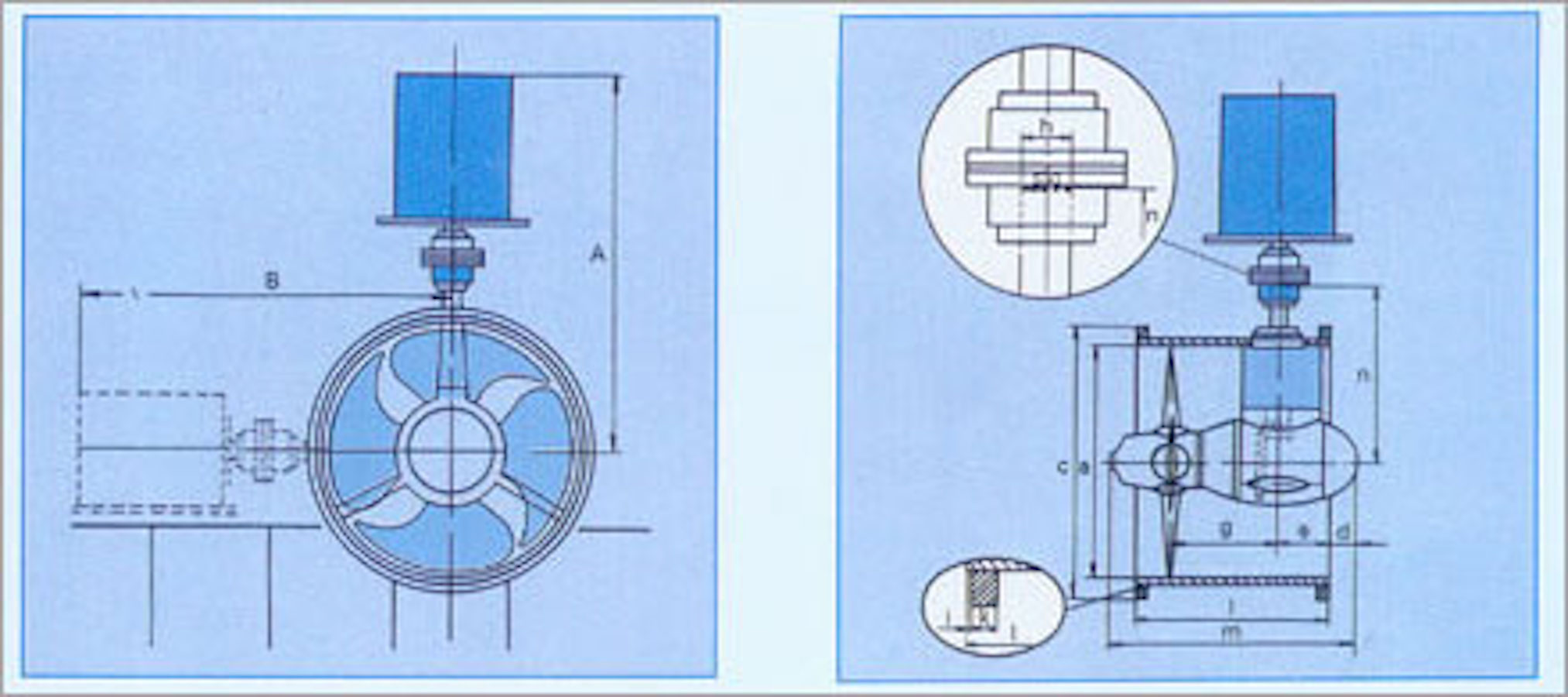

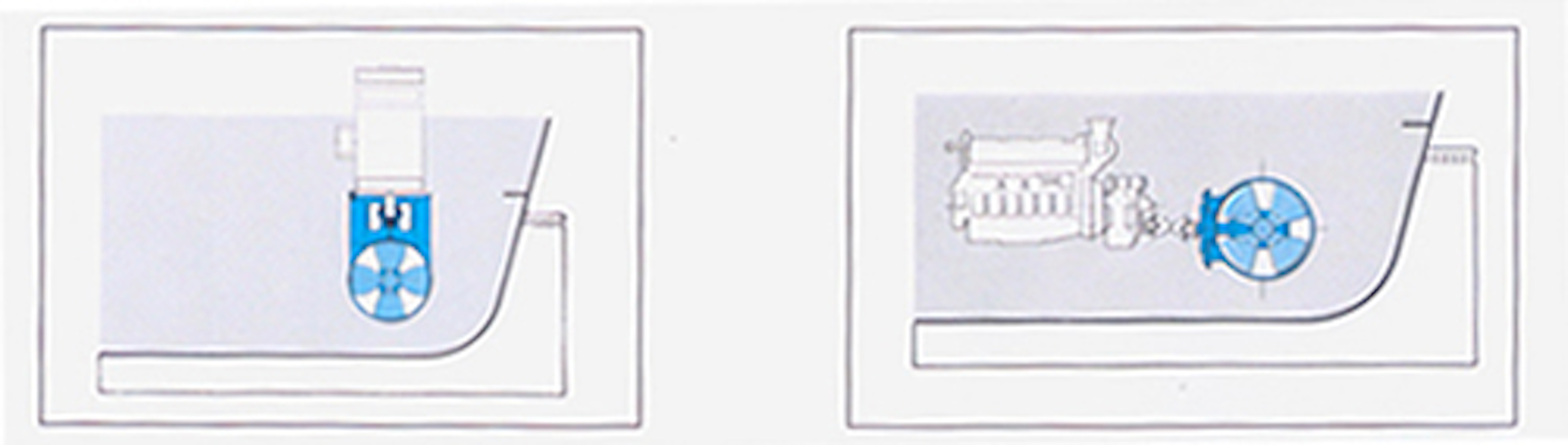

L型传动侧推L-Drive Tunnel Thrusters

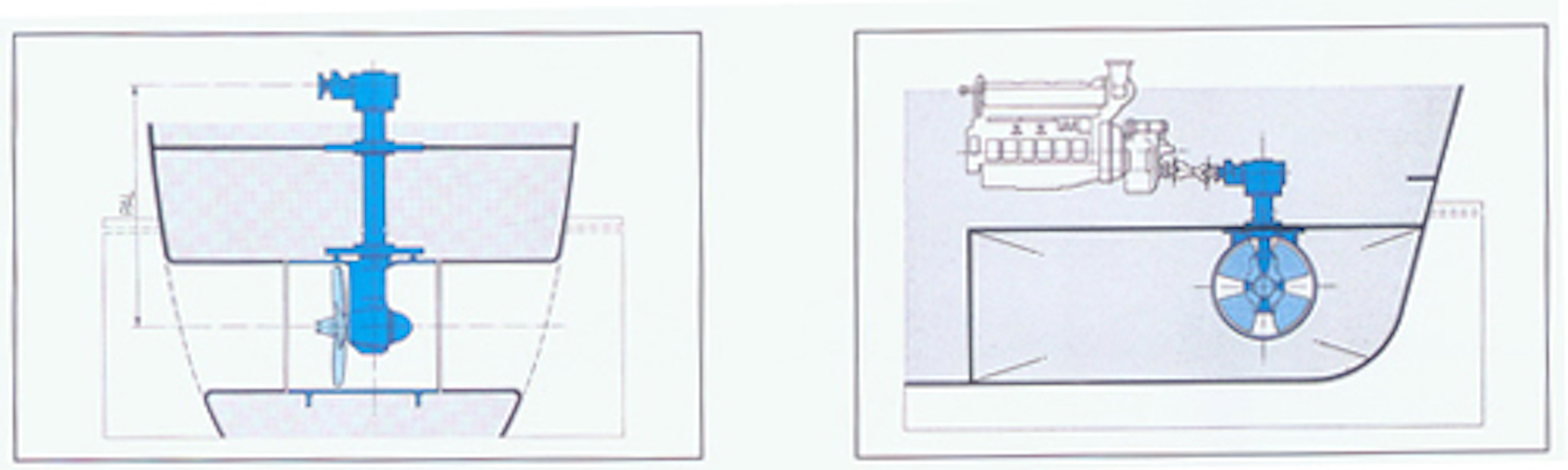

Z型传动侧推Z-Drive Thrusters

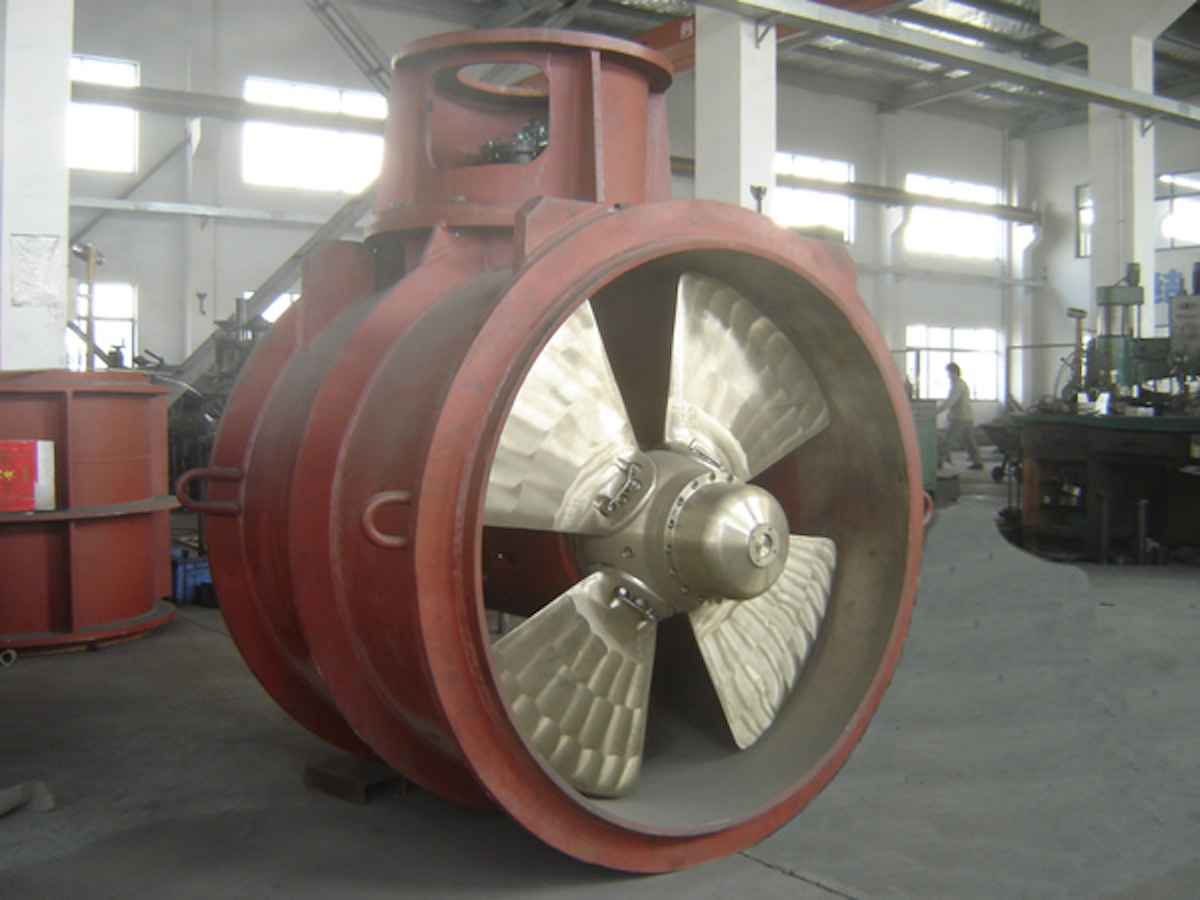

可变螺距桨侧推

详细说明：

1 驱动轴组件
2 反馈组件
3 配油管
4 螺伞齿轮
5 桨轴组件
6 曲柄盘
7 转页机构
8 变距活塞
9 叶根密封件 1 Drive shaft assemblly
with bevel gear pinion
2 Mechanical feed back
3 Oil transmission pipe
4 Bevel gear wheel
5 Propeller shaft assembly
6 Crank pin ring
7 Crosshead with sliding shoes
8 Actuating piston
9 Blade sealing
