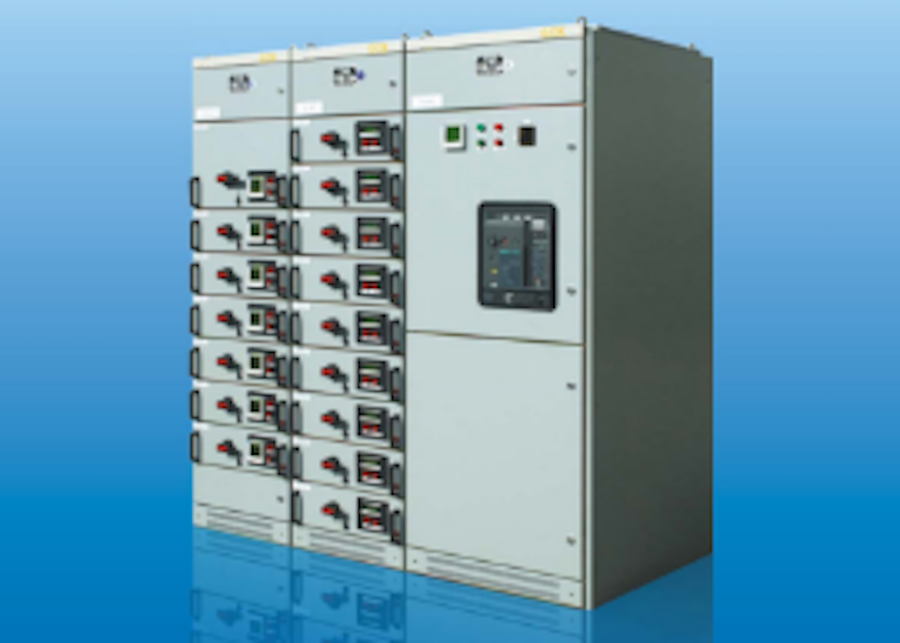

GCK 低压抽出式开关柜

结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点:
■框架采用型钢材，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
■框架及零部件安装孔按模数E=25mm变化。
■内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
■在动力中心(PC) 进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的CW1. RMW1. HLW1. HA等系列，也可根据用户霭要配置国外电气公司生产的各种断路器，如: ABB 公司生产的F系列断路器，以及其它智能化断路器。
在一般情况下，PC单元带有翻排的主电路(包括母联)，额定电流在630A~1600A时，占据一个外形尺寸为800X 1000X2200 (宽x深X高)的柜体。没有翻排的主电路占据一个外形尺寸为800X800x2200(宽X深X高)的柜体。额定电流在1600A~3200A时，占据一个外形尺寸为10001000X2200 (宽X深X高)的柜体。没有翻排的主电路占据一个外形尺寸为1000X800X2200 (宽X深X高)的柜体。
动力中心(PC)馈电柜结构与进线柜相似，馈电电流在630A~1600A时，一个1000x 1000x 2200(宽X深X高)的柜体可装二个回路，为上下布置安装。
■电动机控制中心(MCC)开关柜有靠墙安裝和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为600mm,安装抽屉功能单元区域的高为1800mm，当柜体为靠墙安装时，柜的左部为功能单元区域，右部有一个400mm宽的电缆出线区域，柜体外形尺寸为1000X600X2200(宽X深X高)，当柜体为离墙安装时，柜体宽度为600mm，电缆出线区在柜体的后部，柜体的外形尺寸为600X800(1000) X2200(宽X深X高)。柜体深度有800和1000二种，我们建议用户选用1000深的柜体，以与PC柜深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。
■抽屉功能单元与门由开关的操作机构进行机械联锁，开关在合闸位置时门打不开，井且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，井具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
■在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置.从而保证了抽屉式与固定式柜体能够并排使用.
■母线系统:柜体的母线采用三相五线制，水平母线额定电流在1600A及以下时采用单母线，水平母线额定电流在1600A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌板封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶部的前部，保护母线(PE)设置在柜底部，并与柜体的隔板、门相连，从而保证了接地连续性。
■在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

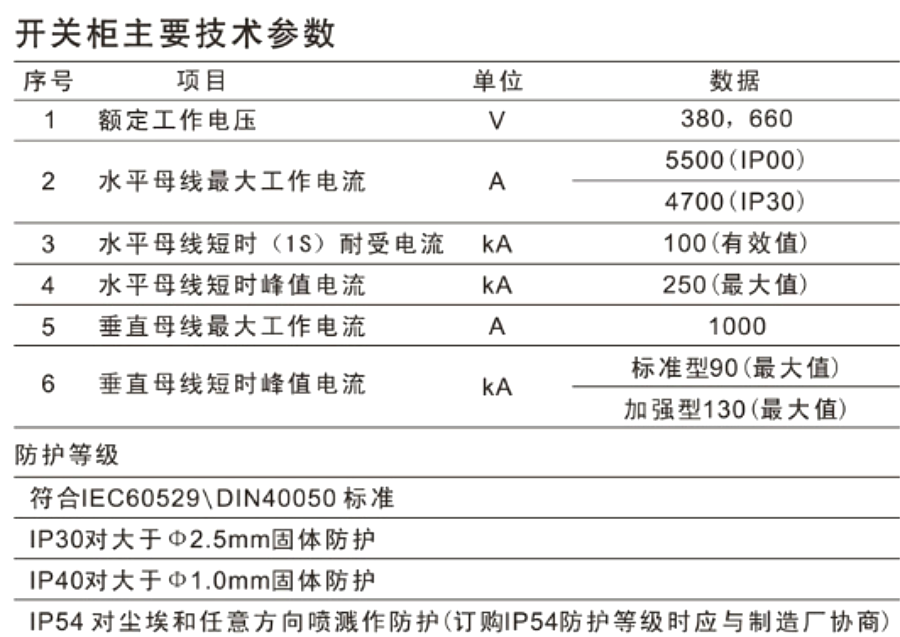

■柜体外壳防护等级为IP40。
本装置是一种用标准模件，由工厂组装的组合式低压开关柜，本装置适用于交流50-60Hz，额定工作电压660V及以下的供电系统用于发电、输电、配电、电能转换和电能消耗设备的控制。
本装置符合IEC60439、VDE660第5部分和GB7251.1《低压成套开关设备和控制设备》国家标准。
