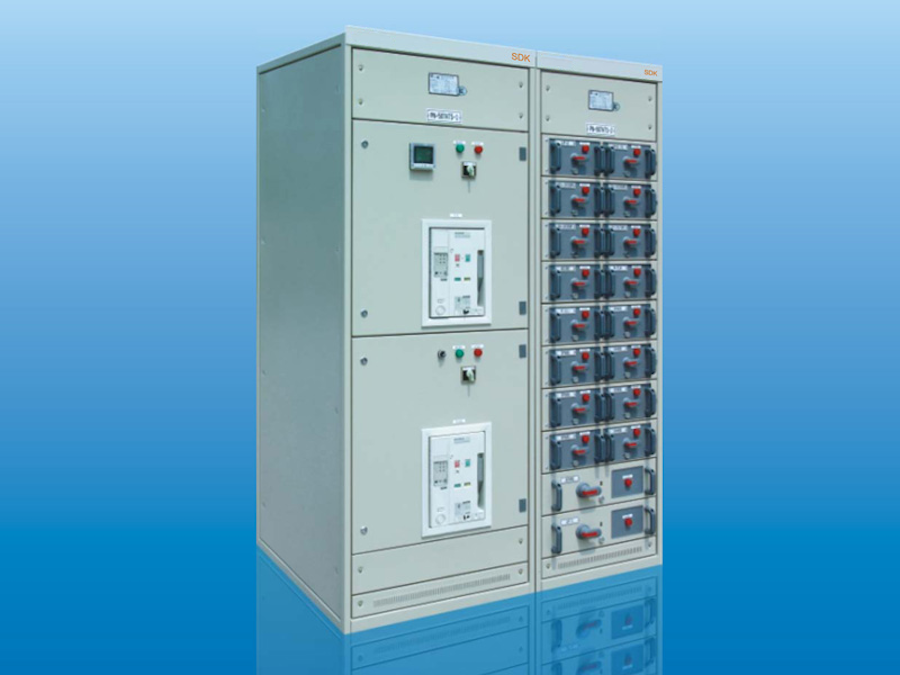

SDK 抽出式低压开关柜

本装置是一种用新型专利产品KF结构，轻型的KB (C型材)结构组装的组合式开关柜。采用25模数设计，国内首次实现7E/4、7E/2、7E、14E、21E功能单元抽屉体的专业化设计。7E/4、 7E/2 抽屉体采用铝合金拉制，导轨采用轻盈铝合金制，使功能单元活动灵活，互换性强，最高防护等级可达IP 54。
本装置适用于交流50Hz，额定工作电压690V及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。
本装置符合IEC60439国际标准及GB7251.1等国家专业标准
产品特点
■系列完整
SDK1, SDK2，SDK3, 水平母线额定电流2500A,4000A，6300A:
■高强度、高防护等级的结构设计
SDK2和SDK3用新型专利产品KF结构，SDK1用轻型的KB(C型材)结构，防护等级可达IP54.
■模数化设计
采用25mm模数设计，方便的柜内空间的分割及方便的抽屉加深可能:齐全多样的联接附件:灵活互换地支持电路方案和工程条件的实际需要。.
■标准型MCC柜垂直母线系统采用新型功能板设计
矩形6X60铜排(上进线)和L形6X60X40铜排(后进线)兼容;最大电流为1200A，支持更大的电流设计。
■普及型现场总线技术的应用
商品化的智能附件，与19英寸上架产品的兼容，易于应用，便于操作;使制造商和工程用户更容易掌握modbus和devicsNet等智能技术。
■选用品质优良的电气附件
保证正常使用条件下的温升和阻燃的要求，确保用电安全。
■与典型产品兼容性设计
KF结构可以兼容市场主流同类产品。
■多样化回路的解决方案
抽出式功能- - 单元采用7E (=175mm)的高度设计;7E/4、7E/2、7E、14E、21E规格齐全，额定电流从32A到630A;支持三相五线和三相四线供电方式，支持后出线和侧出线方式; 7E功能单元支持双出线设计(额定电流≤125A)
■功能单元结构优化设计
抽屉体一体化设计，方便安装和互换; 7E/4、7E/2抽屉体采用铝合金拉制，导轨采用轻盈铝合金制，使功能单元活动灵活:经济、省力、四位置(移出、隔离、试验和连接)显示的推进机构;新型操作、手操联锁，以及防跌落导轨设计。
■整体造型设计
断路器手柄、功能单元拉手、测控板、位置指示、机构封堵一体化设计:零部件与整体、功能分割与色彩设计协调。
■专业化制造体系
国内首次实现7E/4、7E/2、7E、14E和21E功能单元抽屉体的专业化设计;为成套产品制造商提供商品化的机械和电气配件，附件。

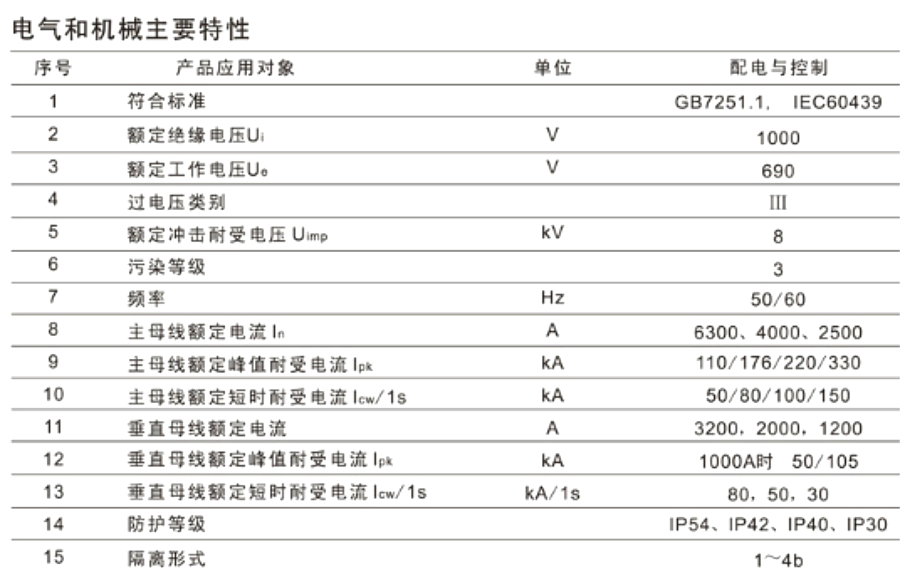

电气和机械主要特性
