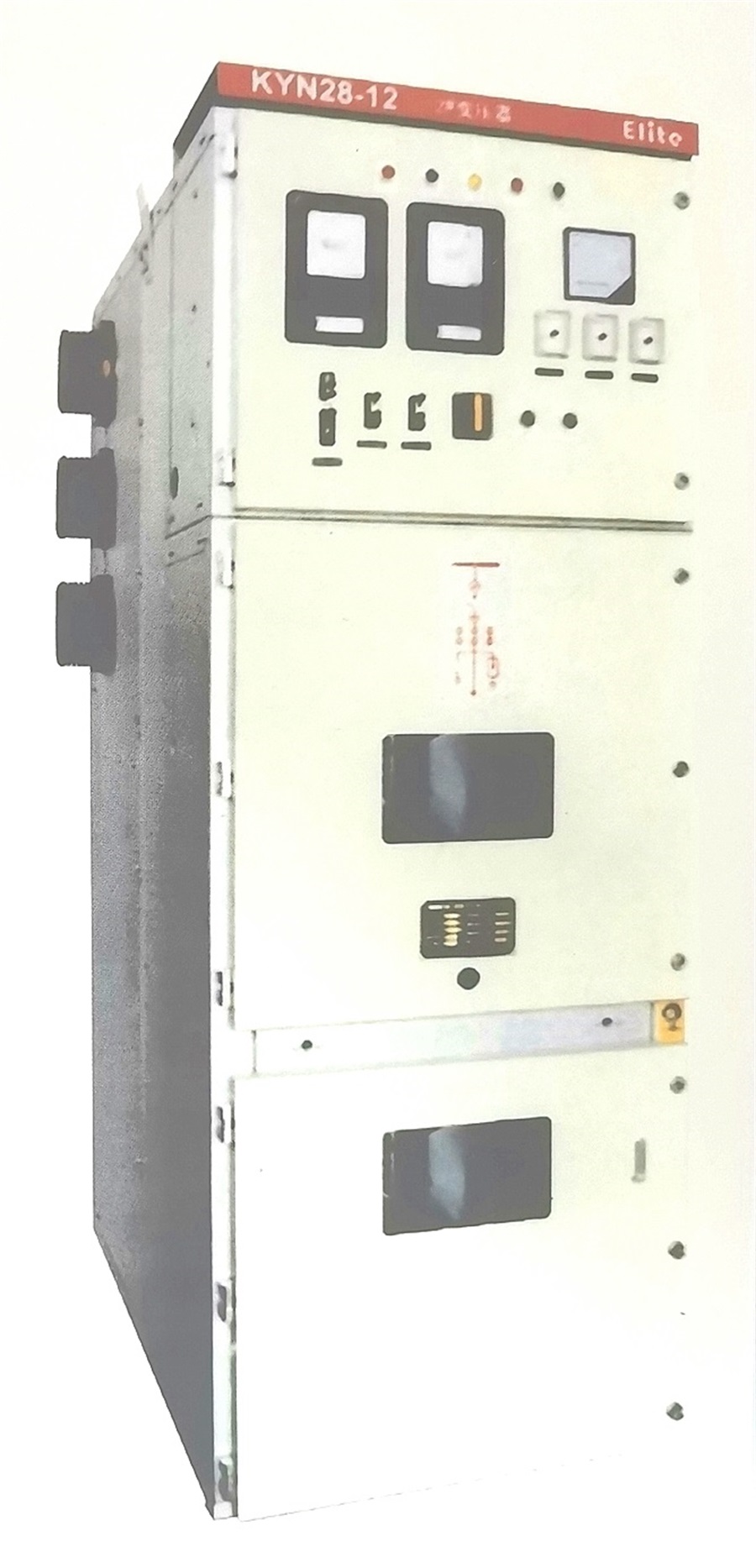

KYN型高压配电柜

KYN型高压配电柜

 ■产品概述

额定电压3.6-12kV

主母线室额定电流630- 3150A

柜体尺寸(宽X高X深)

800X2300X1 500

(分支母线额定电流1250A及以下)

1000X2300X1500

(分支母线额定电流1600A及以上)

 使用条件

配ABB公司生产的VD4真空断路器

12kV---3150A---50kA

配国内生产的VSI真空断路器

12kV---3150A---40kA

柜体材料选用进口敷铝锌板制造，用CNC机床加工柜体结构采用全组装方式，广泛应用拉铆螺母

主开关室、主母线室和电缆室均有独立的泄压通道电缆室有充裕的空间，可联结多根电缆

安装、维修方便

柜体可靠墙安装，减少占地面积

手车互换性极好

柜体防护等级达IP40

符合GB3906，IEC298标准

产品通过全部型式试验和全工况实验
