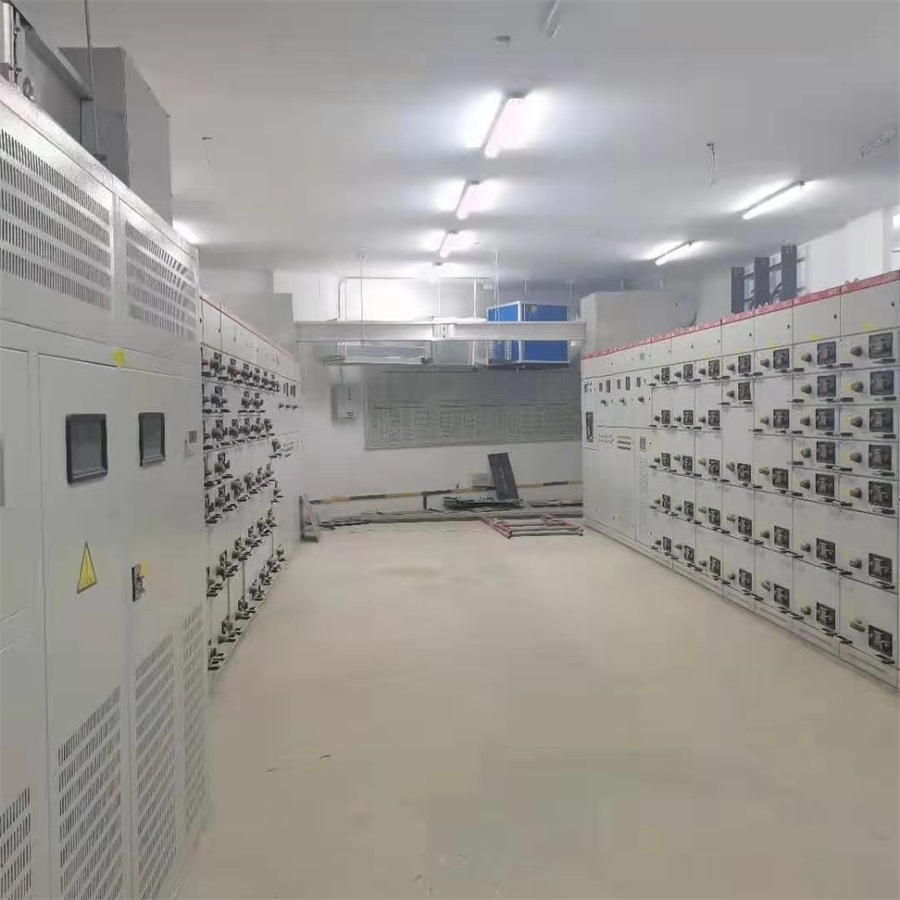

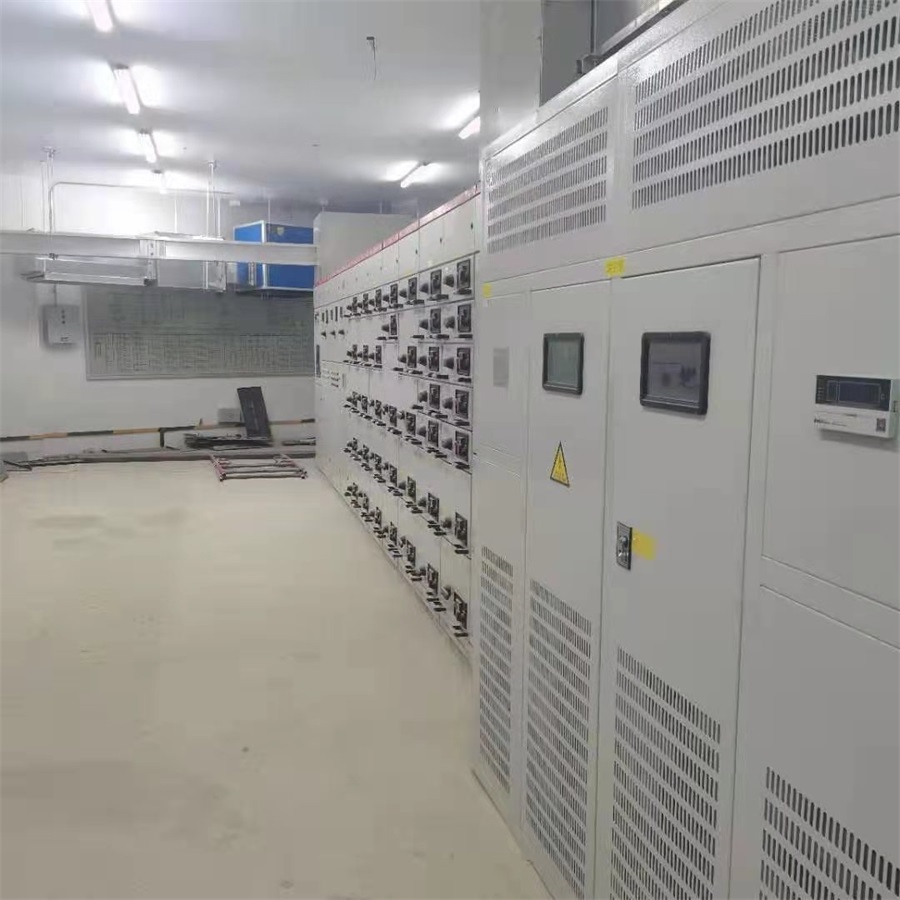

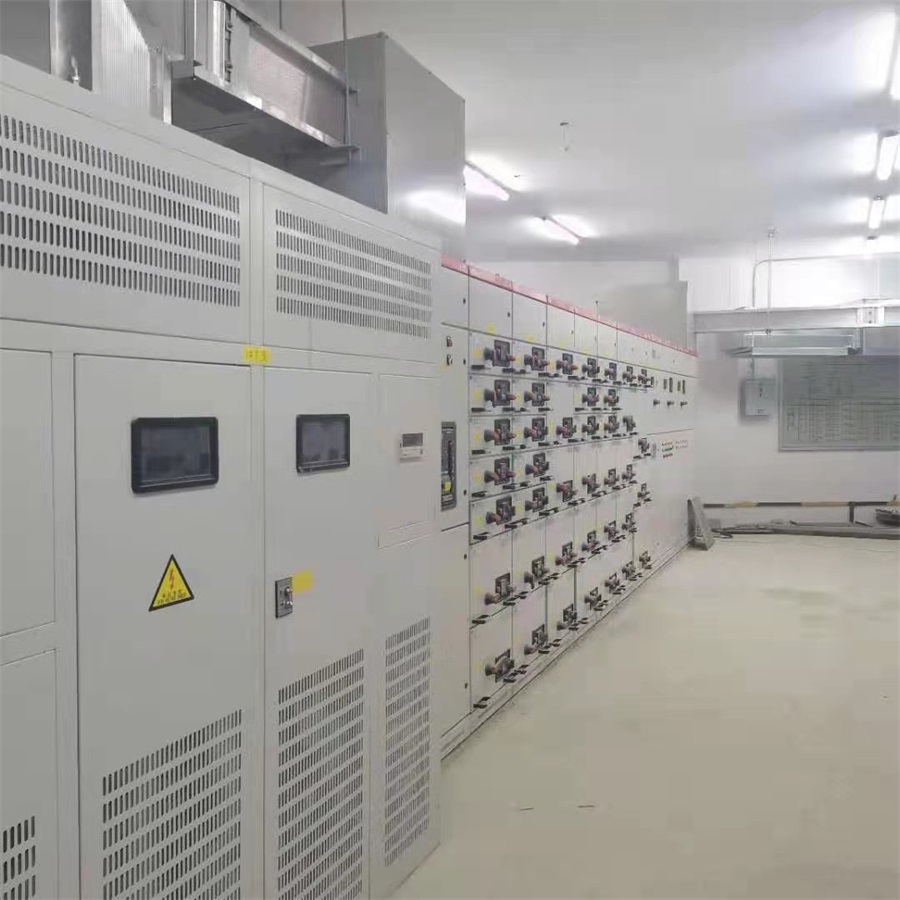

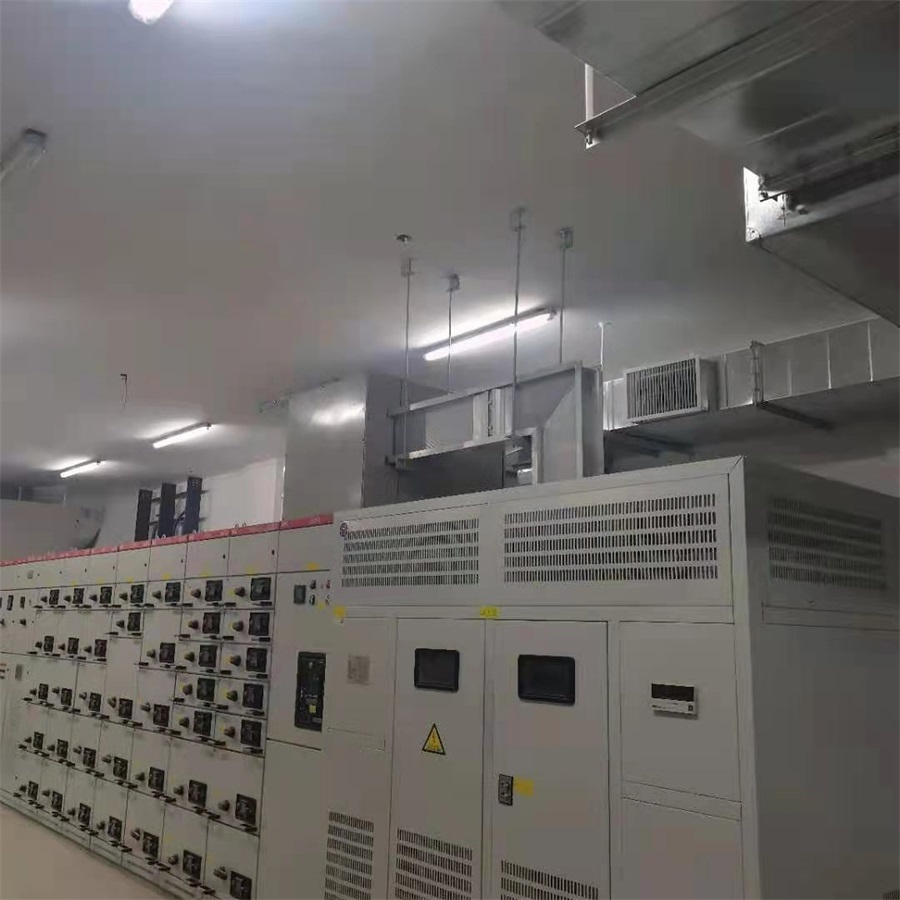

HXGN型高压配电柜

■产品概述

高压配电柜适用于广场、学校、住宅小区、高层建筑、公园等处三相额定电压10KV，额定频率50Hz的配电系统作为接受和分配电能之用。主要元件有负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷针、电容器、高压带电显示器等。NAL、NALF负荷开关(ABB公司制造)，NAL型隔离开关是根据模块组合原则，为压气式负荷开关，NALF本有熔断器底座，具有自动脱扣功能。HXGH-19柜，一般选用NAL开关，电压等级为17.5KV,中心距为170mm。在中心点接地系统中可选用12KV，中心距为150.210mm，额定电流为400、630、1250任选。NAL操作机构有K、A、KS型，可根据电气需要配有辅助开关脱扣线圈，实现连锁和电动脱扣。NAL上、下部可安装接地开关，由于开关有快速合闸装置具有关、合短路电流之能力。接地开关与负荷开关有机械联锁，防误操作绝对可靠。
