LCM信号测试设备

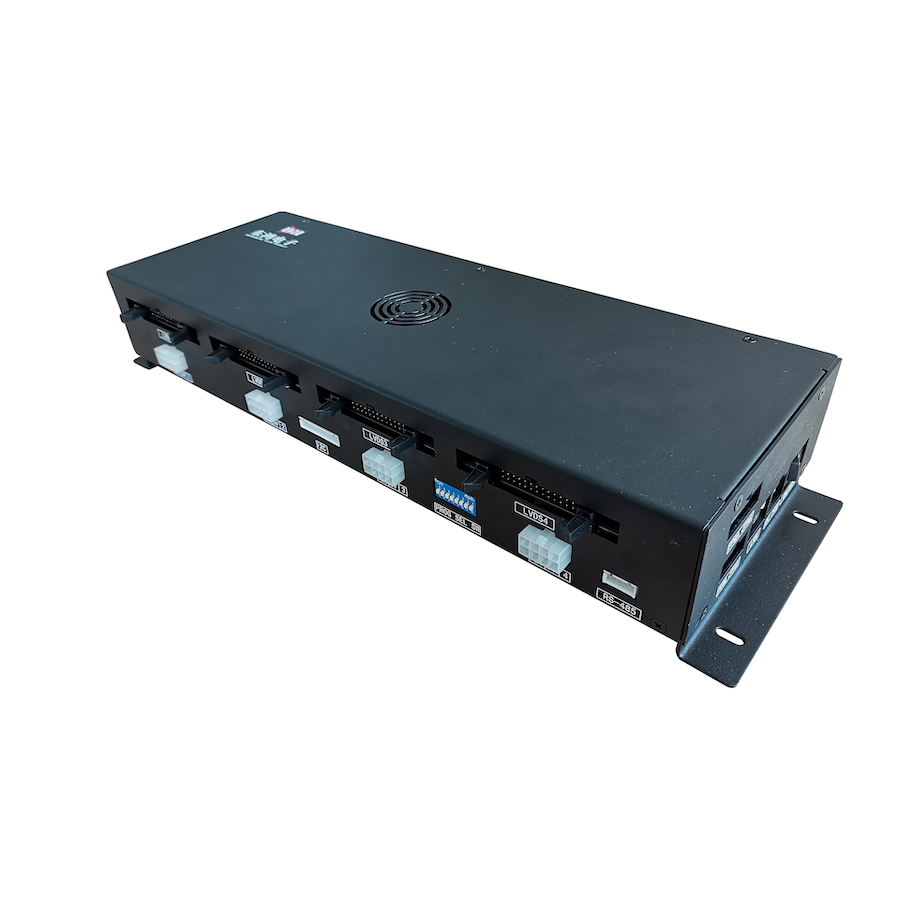

LVDS老化设备

LVDS信号老化PG是东鸿自主設計为Aging使用，支持8路2K LVDS信号输出（FPGA设计架构，可以根据客户具体要求进行信号升级设计）。每路信号搭配2路12V输出，2路5V输出。每路电压电流均可实现实时监控，并且采集收集与MES系统；老化过程与CIM交握，实现老化前与老化后的制品制作流程的卡控。

可单机作业，仅需启动电源，每个口根据预设定程序进行LVDS信号与同步输出。可搭配东鸿设计之升压模块，实现背光与信号同步点亮。
每路均可自主设定OCP、OVP、UCP、UVP参数，出现异常后判定产品Aging异常，记录与老化数据中。
主要特色：
8路LVDS信号同时输出，每路信号与电源可以独立控制；
老化过程中所有画面实现同步切换；
实时监控老化过程中的电流与电压值，出现OCP、UCP、OVP、UVP等电源报警后进行保护，同时记录异常数据与制定位置；上报CIM系统制品电源异常；
搭配东鸿开发的老化系统软件，实现与老化炉体一键操作，所有老化过程一键完成；
通过局域网，支持一键多台PG同时点亮（一个台车同步点亮）；
可以单机作业，实现上电后自动点亮模组，并且报警单路自动关闭；
支持中小尺寸液晶模组与OC之老化。

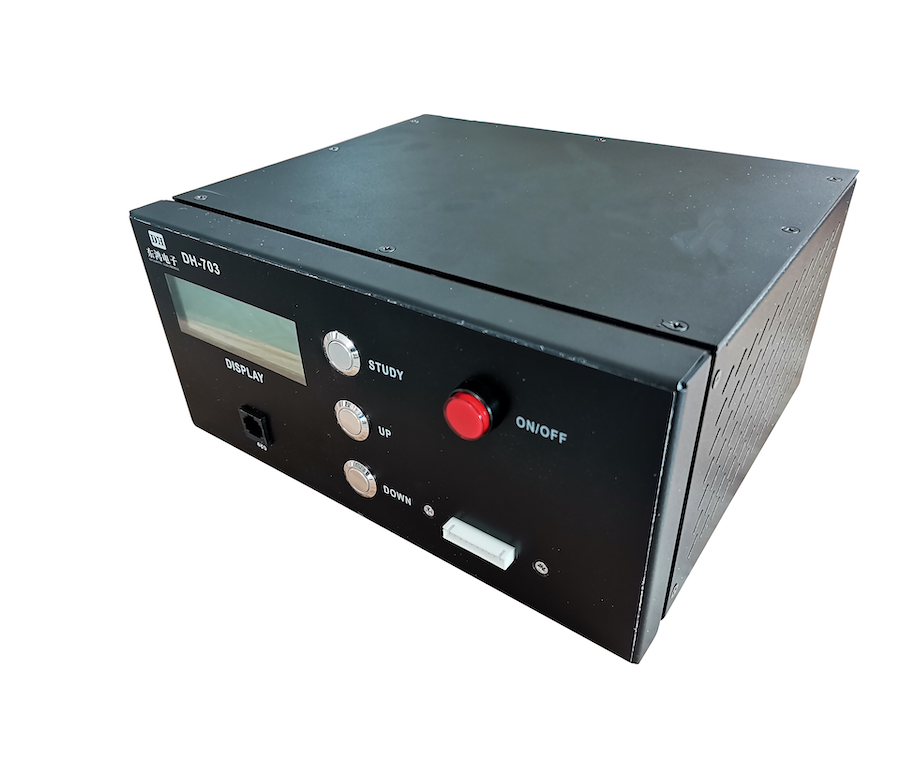

DH-703恒流源
      DH-703点灯器是东鸿设计的中大尺寸液晶模组背光点灯器，恒流源输出，升压范围是15V-300V；可满足大部分LED背光源检测需求。
      DH-703支持OVP、UVP超过设定范围后自动保护、报警、液晶屏显示不良现场。
主要优势：
-8路电源输出、每路电流最高支持200MA输出，电压支持300V输出；
-微安检测功能；
-支持检测LED灯条短路、断路、虚焊、漏焊、LED对地短路等NG现象，并且报警与显示不良原因；
-支持自动学习功能，快速切换产线机种；
-支持485通讯，可与信号发生器同步通讯，实现程序管理，并且一键点亮背光与OC；
-支持上位机控制输出，通过上位机进行软件程序管控，实现程序化管控产线机种。

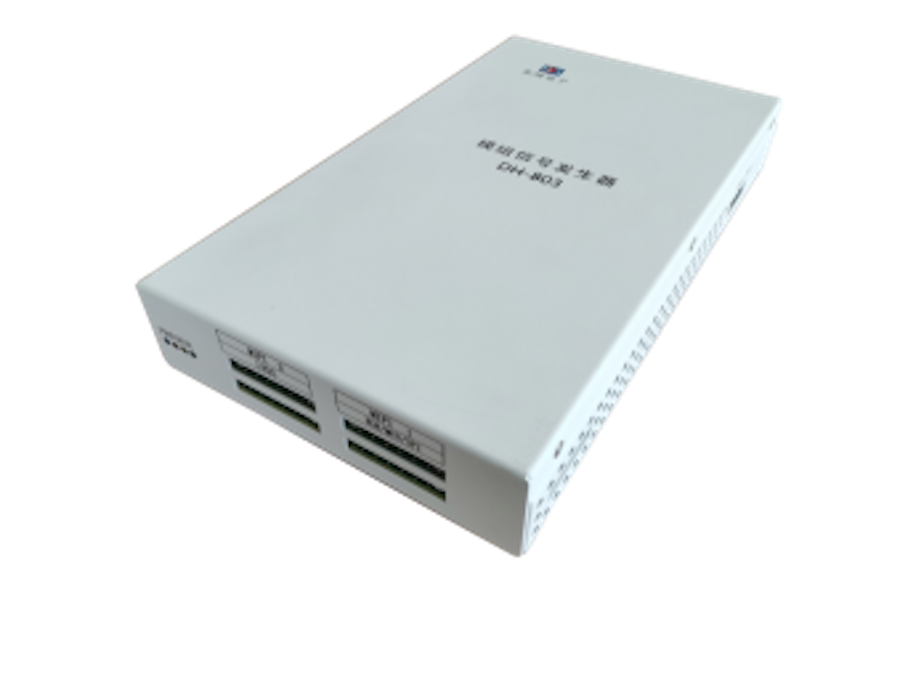

DH-803中小尺寸信号发生器

 DH-803信号发生器是一款集 LVDS,MIPI,RGB信号为一体的液晶模组检测设备，可应用于Inline自动化点灯检测设备上，也可应用于Online/Offline产线单机使用。
      客户可通过即PC端应用软件进行Timing/Pattern/Program/Recipe等参数的编辑，创建所需的测试程序维护到SERVER上，进行Inline测试。也可以实现单机程序存储，控制盒控制单机点屏检测。
DH-803可实现单片点灯、双片同步点灯以及双片异步点灯检测。
产品特点：
-支持MIPI信号（单路8lane、双路4lane）
-支持LVDS信号（双通道10Bit）
-支持RGB信号（1920x1080@60HZ信号支持）
-支持GAMMA调节，flicker调节
-高精度电源适用于OLED产品检测
-以太网与PC连接，实现上位机控制主机与控制盒控制两种方式。

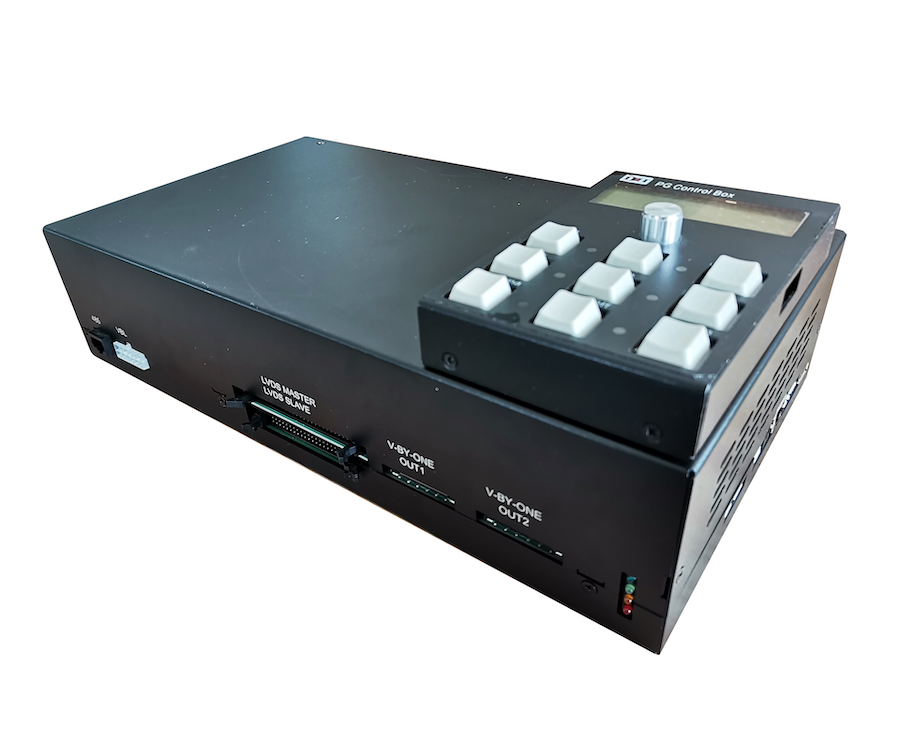

DH-802中大尺寸信号发生器

DH-802中大尺寸信号发生器是一款集LVDS 、V-BY-ONE信号为一体的中大尺寸液晶模组检测设备，可应用于Inline自动化点灯检测设备上，也可应用于Online/Offline产线上。满足LCD产品的产线、研发、品保，Aging等的测试应用。
      客户可通过PC端应用软件进行Timing/Pattern/Program/Recipe等参数的编辑，创建所需的测试程序到DH-802内部，进行控制盒或PC操作点亮模组，满足目前市面绝大部分的中大尺寸LCD液晶模组的测试需求。
DH-802主要特色：
-支持LVDS信号（4通道 10bit，最高8通道可扩展）
-支持V-BY-ONE信号（16lane 4K*2K@120HZ）
-支持Signal和Power，并可程序化管理，兼容性强，更换机种便捷；
-支持Timing、Power、Pattern、Program等由PC端软件编辑，编辑软件易操作；
-支持测试Pattern可自动/手动切换，切换时间可控，可独立锁秒、可编辑顺序；
-支持Ethernet/RS485通讯适用于自动化线，便于工厂集中化管理；
-支持可以搭配DH-703点灯器，实现大尺寸OC与背光一键点亮；
-支持可以通过系统与设备（&CIM）进行数据交握、数据EDA存储；

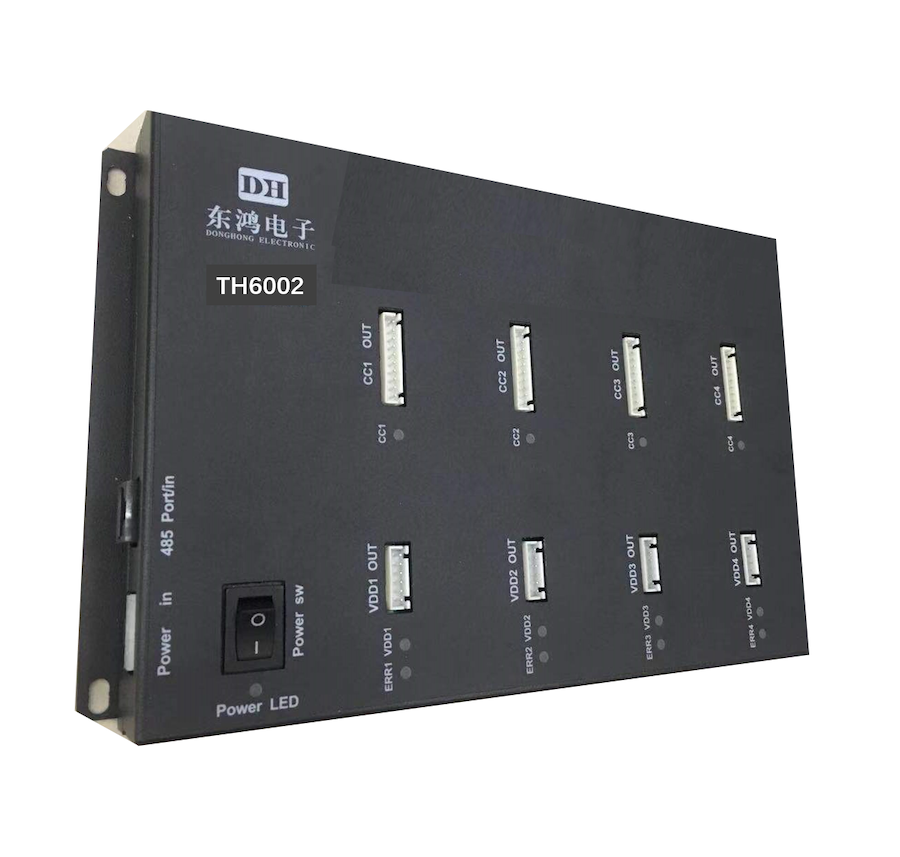

Bist 老化设备

TH6002 Bist板卡是一款高性能、高整合性的液晶模组Bist测试板卡，主要应用于中大尺寸液晶模组老化测试使用。
      同一个台车上的Bist板卡可集中通过控制盒来分段开启，并且可以统一进行参数设置，使用方便快捷，极大的提高了工作效率；同时每片Bist板卡可输出供给4片模组的工作电源，简化了结构，方便了安装。
主要优势：
-支持4口背光与VDD输出，每组独立灯号显示输出，保护后灯号显示不良现象；
-支持背光口2路电源输出，总电流600MA；电压支持DC24V-300V；
-支持HUB并联多个主板，同一个控制盒同时控制多个主板，实现多个主板参数设定与电源输出；
-支持客制化定制。
